如图所示电路中，开关S闭合前电路已经处于稳态，在t = 0时开关S闭合。开关S闭合后的uc(t)为（）。

作者: tihaiku 人气: - 评论: 0

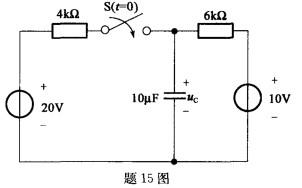

问题如图所示电路中，开关S闭合前电路已经处于稳态，在t = 0时开关S闭合。开关S闭合后的uc(t)为（）。

选项

答案 A

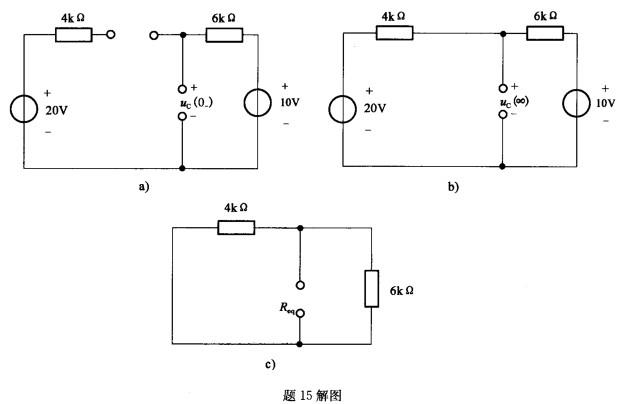

解析解（1)求 uc(0+)。如图 a)所示，uc(0+)=uc(0-)=10V。

(2)求uc(∞)。t=∞时的电路如图b)所示，由KVL得：i(4+6) + 10=20，则i=1X10-3A，所以 Uc(∞) = 1 X 10-3 X 6 X 103 + 10=16V。

答案：B
