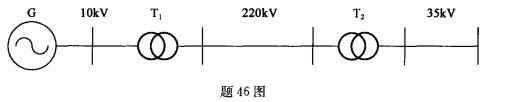

问题电力系统结线如图所示，各级电网的额定电压示于图中，发电机G，变压器T1、T2的额定电压分别为（）。

选项 A. G：10. 5kV T1：10. 5/242kV T2 ：220/38. 5kV B. G：10kV T1：10/242kV T2：242/35kV C. G：10. 5kV T1：10. 5/220kV T2：220/38.5kV D. G：10. 5kV T1：10. 5/242kV T2：220/35kV

答案 A

解析解用电设备容许的电压偏移为±5%，沿线路的电压降落为10%，这就要求线路始端电压为额定值的105%，以使末端电压不低于额定值的95%。发电机往往接在线路始端，因此，发电机的额定电压为线路额定电压的105%。变压器的一次侧接电源，相当于用电设备，二次侧向负荷供电，又相当于发电机。因此变压器一次侧额定电压应等于用电设备的额定电压，二次侧电压应较线路额定电压高5%，但又因变压器二次侧电压规定为空载时的电压，而额定负荷下变压器内部的电压降落约为5%，为使正常运行时变压器二次侧电压较线路额定电压高5%，变压器二次侧额定电压应较线路额定电压高10%。答案:A
