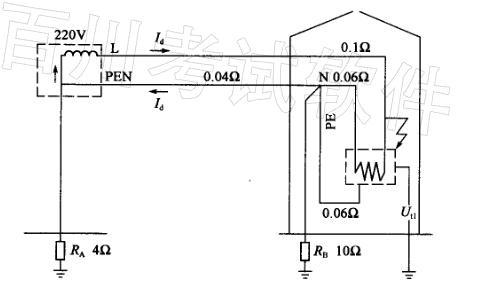

问题某建筑物釆用TN-C-S系统供电，建筑物地下室设有与大地绝缘的防水层。PEN线进户后即分为PE线和N线，并打人工接地极将PE线重复接地。变电所系统接地RA和建筑物重复接地RB阻值分别为4Ω及10Ω。各段线路的电阻值如下图所示，为简化计算可忽略工频条件下的回路导体电抗和变压器电抗。请回答下列问题。

若建筑物引出线路给户外电气设备B供电，如下图所示，当设备A发生接地故障时，不仅在设备A处出现预期接触电压Ut2，在设备B处也出现预期接触电压Ut3，试计算此Ut3值为下列哪一项数值？ ()

(A)110V (B)100V (C)120V (D)80V

选项

答案 A

解析《工业与民用配电设计手册》（第三版）P920、921作总等电位联结内容。短路分析：发生故障后，相保回路电流由相线L(0.1Ω)流经建筑物内PE线（0.06Ω），再流经PEN线（0.04Ω）返回至变压器中性点，全回路电阻和电路电流Id为： R = 0. 1 + 0. 06 + 0. 04 = 0. 2Ω Id =220/0.2 = 1100A A设备的接触电压Ut2为碰壳点与MEB之间的电位差，B设备的接触电压Ut3为碰壳点与大地之间的地位差，由于变压器中性点直接接地，大地与变压器中性点等电位，因此B设备外壳接触电压Ut3为： Ut3=Id(RPE+RPEN) = 1100 x (0.06 + 0.04) = 110V
