电路如图所示，2A电流源发出的功率为（）。A. －16WB. －12WC. 12WD. 16W

作者: rantiku 人气: - 评论: 0

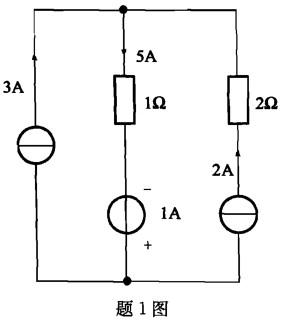

问题电路如图所示，2A电流源发出的功率为（）。

选项 A. －16W B. －12W C. 12W D. 16W

答案 D

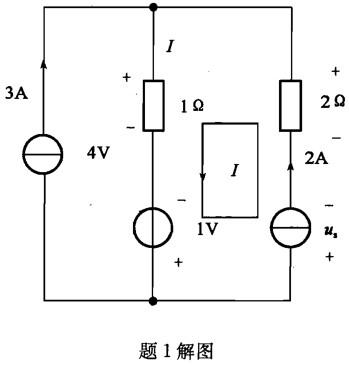

解析解如图所示，由KCL定律得：I=3+2= 5A，在回路I中逆时针为正方向，由KVL定律可得方程组：IX1－1+us + 2X2 = 0，us= －8V。如图所示，2A电流源电压与电流为关联参考方向，吸收的功率P=usX2= －16W，故发出功率为16W。
