断路器开断中性点不直接接地系统中的三相短路电流时，首先开断相的恢复电压为（）。A. 1. 5UpHB. UpHC. 1. 25UpHD. Um

作者: rantiku 人气: - 评论: 0

问题断路器开断中性点不直接接地系统中的三相短路电流时，首先开断相的恢复电压为（）。

选项 A. 1. 5UpH B. UpH C. 1. 25UpH D. Um

答案 A

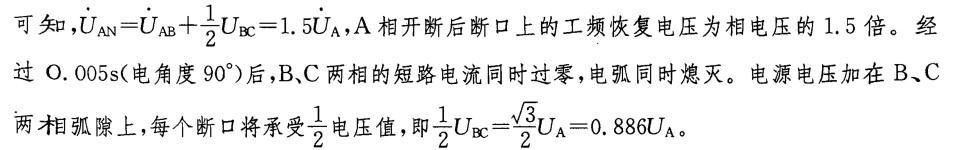

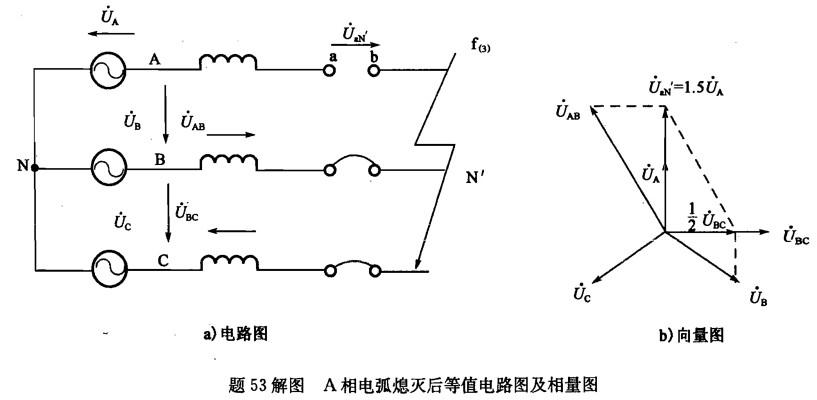

解析解一台断路器应适应于同一电压下不同参数的电路和不同的安装地点，而电力系统中发生短路的几率、短路形式、短路瞬刻都是随机的，并且断路器的弧隙恢复电压与线路参数和开断瞬间工频恢复电压U0有直接关系，从而不同的短路形式将对断路器开断能力有着明显的影响。 (1)断路器开断单相短路电路。当电流过零，工頻恢复电压瞬时值为U0=sinφUm，通常短路时，功率因数很低，一般cosφ0=Umsinφ≈Um，即起始工频恢复电压近似等于电源电压最大值。 (2)断路器开断中性点不直接接地系统中的三相短路电路。三相交流电路中，各相电流过零时间不同，因此，断路器在开断三相电路时，电弧电流过零便有先后。先过零的相，电弧先熄灭，称为首先开断相。如图a)所示，发生短路后，A相首先开断，电流过零后电弧熄灭。此时，B、C相仍由电弧短接，A相断路器靠近短路侧触头的电位，此时仍相当于B、C两相线电压的中点电位，由图b)

断路器开断三相电路时，其恢复电压通常是首先开断相最大。所以，断口电弧的熄灭关健在于首先开断相。但是，后续开断相燃弧时间将比首先开断相延长0.005s，相对来讲，电弧能量又较大，因而可能使触头烧坏、喷油、喷气等现象比首先开断相更为严重。
