问题
选项
答案 C

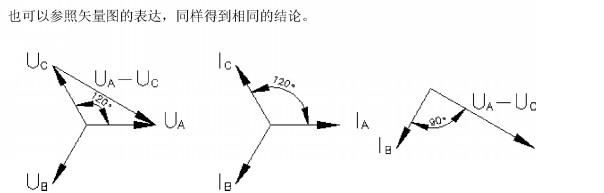

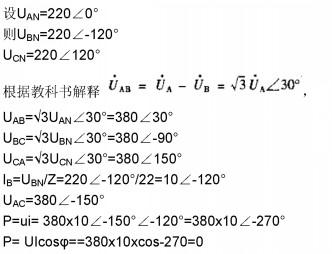

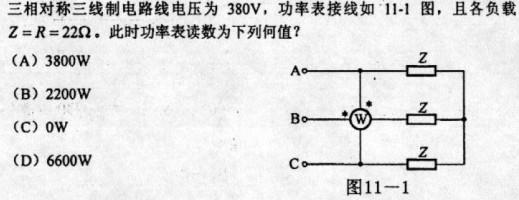

解析 答:本题目考察的是三相电路功率的测量方法。三相电路的功率测量可以分若干种情况,最基本 的原理是正弦稳态电路的功率计算。包括有功功率、无功功率、视在功率、功率三角形等基 本概念。无功功率的产生,仅仅是由于电路中存在感性或者容性的元器件造成的。 三相电路功率的测量是三相电路分析的重要内容,可按三相三线制和三相四线制分类,并且 需要分析对称型和非对称性负载的情况(电源一般都是对称的,故无区别)。 本题目考察的是三线对称三线制电路的功率测量,相对其它情况简单许多,体现了考试出题 者的仁慈之心。 三相功率表的接法:水平贴近导线的*代表电流的测量相线,垂直贴近于测量线的*代表电压 的测量相线。例如本图中,三相功率表测量的是B相的电流和AC相之间的电压。 三相三线制接法可以有(Y接或A接)接法,本例为Y型接法,又简单一些。(当然对于均 匀负载来说,二者的转化也很容易) 假设有一虚拟的中线,按照三相四线制来分析本题并不会产生误会,因此分析如下:
