电路如图所示，图中Rw是调零电位器(计算时可设滑动端在Rw的中间），且已知T1、 T2均为硅管，UBE1= UBE2= 0. 7V，β1 = β2 = 6...

作者: rantiku 人气: - 评论: 0

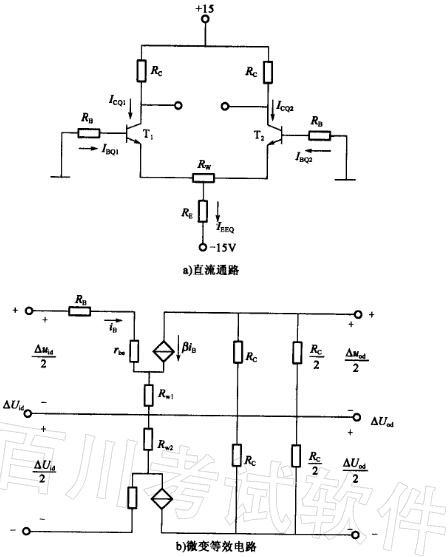

问题电路如图所示，图中Rw是调零电位器(计算时可设滑动端在Rw的中间），且已知T1、 T2均为硅管，UBE1= UBE2= 0. 7V，β1 = β2 = 60。电路的差模电压放大倍数为（）。

选项 A. -102 B. -65. 4 C. -50. 7 D. -45. 6

答案 C

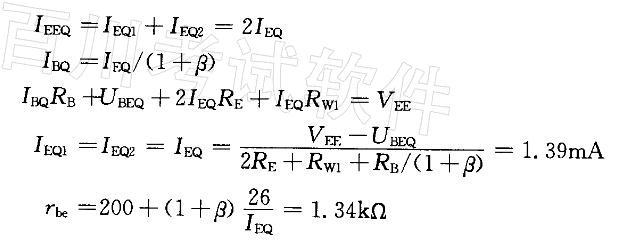

解析解：直流通路的画法:①电容视为开路；②电感视为短路；③交流电压信号源视为短路，交流电流信号源视为开路。交流电路的画法:①电容视为短路；②电感视为开路；③直流电源视为短路。由图a)知：
