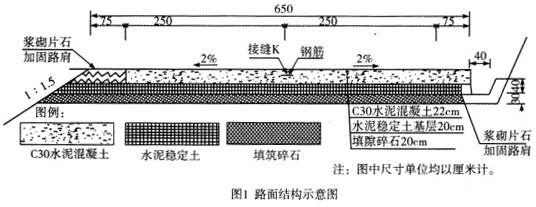

问题背景某施工单位承接了一段二级公路水泥混凝土路面工程施工，路面结构示意图见图1。

图1路面结构示意图施工单位进场后设立了水泥混凝土搅拌站和工地试验室，搅拌站的配电系统实行分级配电；设置总配电箱（代码A），以下依次设置分配电箱（代号B）和开关箱（代码C），开关箱以下是用电设备(代号D)。动力配电箱与照明配电箱分别设置。配电箱与开关箱装设在通风，干燥及常温场所，每台用电设备实行“一机一闸”制。施工单位对配电箱与开关箱设置提出一系列安全技术要求，部分摘录如下：要点一：配电箱的导线进线口和出线口应设在箱体的上顶面。要点二：移动式开关箱的进口线，出口线必须采用绝缘铝导线。要点三：总配电箱应装设总隔离开关，分路隔离开关，总熔断器，分熔断器，电压表，总电流表。基层采用路拌法施工，施工工艺流程见图2。为顺利完成基层的施工，施工单位配备了稳定土拌和机，装卸机，运输车，多铧犁。

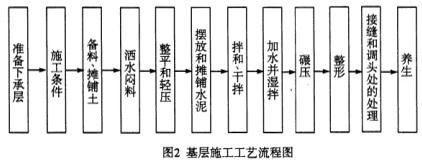

图2基层施工工艺流程图施工单位对路面面层分左右两幅铺筑，先铺筑左幅，后铺筑右幅，在公路中心处XX接缝K，接缝的1/2板厚处安装光圆钢筋，钢筋的全长范围涂防粘涂层。问题： 1.写出图1中接缝K的名称，并改正接缝钢筋施工中的错误做法。 2.改正图2中工艺顺序的错误之处，并补充背景中基层施工还需配置的机械设备。 3.改正要点一，要点二中的错误。 4.补充要点三中总配电箱还应装设的电器装置。 5.用代号写出配电系统与用电设备在使用过程中的送电，断电顺序。

选项

答案

解析 1.接缝K是纵向缩缝。改正错误：不应使用光圆钢筋.应该使用螺纹钢筋，并对中部100mm进行防锈处理。 2.改正：整形和碾压工序互换。还需补充的机械：平地机、压路机、洒水车、推土机。 3.改正要点一：配电箱、开关箱中的导线进线口和出线口应设在箱体的下底面。改正要点二：移动式开关箱的进口线、出口线必须采用橡皮绝缘电缆。 4.总配电箱还必须安装漏电保护器、总电度表和其他仪器。 5.送电顺序：总配电箱A—分配电箱B—开关箱C—开关箱以下的用电设备D。停电顺序：开关箱以下的用电设备D—开关箱C—分配电箱B-总配电箱A。 1.纵缝包括纵向施工缝和纵向缩缝两类，构造上分为设拉杆平缝型和设拉杆假缝型。纵缝应与路线中线平行。纵缝拉杆应采用螺纹钢筋，设在板厚中央，并应对拉杆中部100mm进行防锈处理。 2.路拌法石灰稳定土基层施工工艺流程中，整形应在碾压工艺之前。平地机用在整形过程中；压路机用在整平和轻压、碾压过程中；洒水车用在加水并湿拌过程中；推土机用在摊铺土过程中。 3.配电箱、开关箱中的导线进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处；进线和出线应加护套分路成束并做防水弯；导线束不得与箱体进、出口直接接触；进入开关箱的电源线，严禁用插座连接；移动式配电箱、开关箱的进口线、出口线必须采用橡皮绝缘电缆。 4.总配电箱、分配电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或总自动开关和分路自动开关）。总配电箱还必须安装漏电保护器、电压表、总电流表、总电度表和其他仪器。 5.所有配电箱、开关箱在使用过程中必须按照由总配电箱—分配电箱—开关箱的顺序送电和由开关箱一分配电箱—总配电箱的顺序停电（出现电气故障时的紧急情况除外）。
