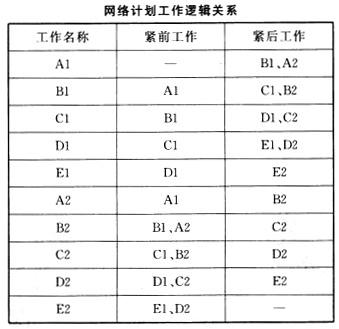

问题背景某公司承建一埋地燃气管道工程，采用开槽埋管施工。该工程网络计划工作的逻辑关系见下表：

项目部按上表绘制网络计划图如下图所示：

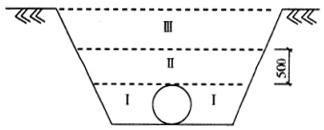

网络计划图中的E1、E2工作为土方回填和敷设警示带，管道沟槽回填土的部位划分为Ⅰ、Ⅱ、Ⅲ区，如图所示：

回填土中有粗砂、碎石土、灰土可供选择。问题： 1.根据表2-1补充完善图2-1所示的网络计划图（把图2-1绘制到答题卡上作答，在试卷上作答无效）。 2.图2-2中△H的最小尺寸应为多少？（单位以mm表示） 3.在供选择的土中，分别指出哪些不能用于Ⅰ、Ⅱ区的回填？警示带应敷设在哪个区？ 4.Ⅰ、Ⅱ、Ⅲ区应分别采用哪类压实方式？ 5.图2-2中的Ⅰ、Ⅱ区回填土密实度最少应为多少？

选项

答案

解析 1.③→④箭线上填写C1，④→⑤箭线上填写Dl，⑧→⑨箭线上填写D2;③与⑥之间、④与⑦之间、⑤与⑧之间分别作一向下虚箭线。

2.△H的最小尺寸应为500mm。 3.碎石土、灰土不能用于Ⅰ、Ⅱ区的回填。警示带应敷设在Ⅱ区。 4.Ⅰ、Ⅱ区应采用人工压实；Ⅲ区可采用小型机械压实。 5.Ⅰ区回填土密实度最少应为90%，Ⅱ区回填土密实度最少应为90%。本案例第1问主要考查网络图的绘制规则：(1)必须正确表达已定的逻辑关系；(2)严禁出现循环回路；(3)节点之间严禁出现带双向箭头或无箭头的连线；(4)严禁出现没有箭头节点或没有箭尾节点的箭线；(5)箭线不宜交叉，当不可避免时，可用过桥法或指向法。虚箭线既不占用时间，也不消耗资源，一般起工作之间的联系、区分和断路三个作用。本案例第2问主要考查燃气管道沟槽回填的要点。管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块等杂物，且不得采用灰土回填。距管顶0.5m以上的回填土中的石块不得多于10%、直径不得大于0.1m，且均匀分布。沟槽的支撑应在管道两侧及管顶以上0.5m回填完毕并压实后，在保证安全的情况下进行拆除，并应采用细砂填实缝隙。本案例第3问主要考查回填土的种类以及警示带的敷设。沟槽回填不得采用冻土、垃圾、木材及软性物质回填。管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块等杂物，且不得采用灰土回填。距管顶0.5m以上的回填土中的石块不得多于10%、直径不得大于0.1m，且均与分布。警示带敷设需要注意两点：(1)埋设燃气管道的沿线应连续敷设警示带。警示带敷设前应将敷设面压平，并平整地敷设在管道的正上方且距管顶的距离宜为0.3～0.5m，但不得敷设于路基和路面里。(2)警示带宜采用黄色聚乙烯等不易分解的材料，并印有明显、牢固的警示语，字体不宜小于100mm*100mm。本案例第4问主要考查燃气管道沟槽回填的压实。回填土应分层压实，每层虚铺厚度宜为0.2～0.3m，管道两侧及管顶以上0.5m内的回填土必须采用人工压实，管顶0.5m以上的回填土可采用小型机械压实，每层虚铺厚度宜为0.25～0.4m。本案例第5问主要考查回填土的密实度。回填土压实后，应分层检查密实度，沟槽各部位的密实度应符合下列要求：(1)对Ⅰ、Ⅱ区部位，密实度不应小于90%；(2)对Ⅲ区部位，密实度应符合相应地面对密实度的要求，如下图所示。
