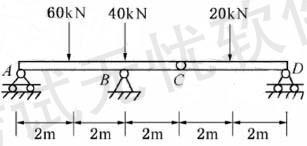

图示二跨静定联合梁，受三个集中力作用，则A处约束力的大小为（）。 A. 300kN B. 25kN C. 20kN D. 60kN

作者: tihaiku 人气: - 评论: 0

问题图示二跨静定联合梁，受三个集中力作用，则A处约束力

的大小为（）。

选项 A. 300kN B. 25kN C. 20kN D. 60kN

答案 B

解析先分析右侧CD梁的受力，由ΣMD=0，即RC·4-20×2=0，可求得RC=10kN，方向竖直向上，由此可知CD梁在C点对AC梁的作用力大小为10kN，方向竖直向下。再分析左侧AC梁的受力，由ΣMB=0，即RA×4+R'C×2-60×2=0，可得A处约束反力

的大小为25kN。
