电路如图所示，二极管为理想元件，已知R1=90Ω（设电流表的内阻视为零，电压表的内阻视为无穷大）。交流电压表（V1），直流电流表（A2）和直流电压表（V2...

作者: tihaiku 人气: - 评论: 0

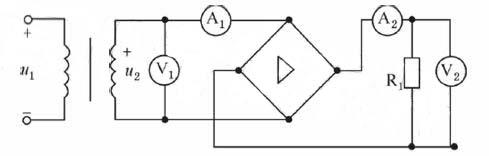

问题电路如图所示，二极管为理想元件，已知

R1=90Ω（设电流表的内阻视为零，电压表的内阻视为无穷大）。交流电压表（V1），直流电流表（A2）和直流电压表（V2）的读数分别是（）

选项 A. 100V, 1A，45V B. 100V, 1A，90V C. 100V, 1.1A，100V D. 141V, 1A，90V

答案 B

解析电压表显示电压值为平均值，，本题为全波整流电路:

输出电压平均值U0=0.9U2=90V，则输出电流平均值I0=U0/RL=0.9U2/RL=1A。
