某地区拟建一座500kV变电站，海拔高度不超过100m，环境年最高温+40℃，年最低温度-25℃，其500kV侧、220kV侧各自与系统相连。该站远景规模...

作者: tihaiku 人气: - 评论: 0

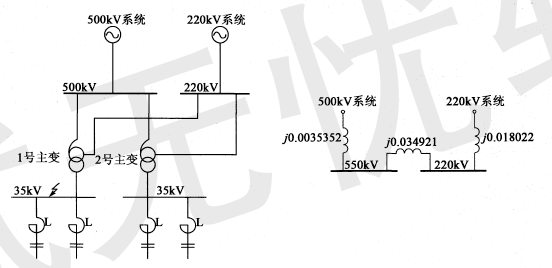

问题某地区拟建一座500kV变电站，海拔高度不超过100m，环境年最高温+40℃，年最低温度-25℃，其500kV侧、220kV侧各自与系统相连。该站远景规模为:4x750MVA主变压器，6回500kV出线，14回220kV出线，351kV侧安装有无功补偿装置。本期建设规模为:2台750MVA主变压器，4回500kV出线，8回220kV出线，35kV侧安装若干无功补偿装置。其电气主接线简图及系统短路电抗图（Sj = 100MVA)如下：

该变电站的主变压器采用单相无励磁调压自耦变压器组，其电气参数如下: 电压比：525/√3/230/√3±2x2.5%/35kV 容量比:250MVA/250MW/66.7MVA 接线组别:YNadll 阻抗（以 250MVA 为基准）：U dl_2% =11.8，Udl_3% =49.47 Ud2_3%=34.52 请计算该变电站中主变压器高压、中压、低压侧的额定电流应为下列哪组数值？ (A) 866A，1883A，5717A (B) 275A，628A，1906A (C) 825A，1883A，3301

选项 A ( B) 825 C，1883 D，1100

答案 C

解析根据变压器容量计算公式S=√3UI和已知电压比：525/√3/230/√3± 2x2.5%/35kV，则：高压侧额定电流:Ie1=S/√3Ue1=750x103/√3x525 = 825A 中压侧额定电流:Ie2=S/√3Ue2=750x103/√3x230=1883A 低压侧额定电流:Ie3=S/√3Ue3=3x66.7x103/√3x35=3301A
