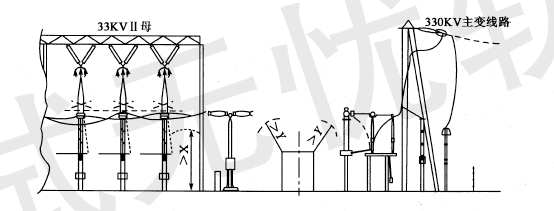

问题布置在海拔1500m地区的某电厂330kV升压站，采用双母线接线，其主变进线断面如图所示。已知升压站内采用标称放电电流10kA，操作冲击残压峰值为618kV、雷电冲击残压峰值为727kV的避雷器做绝缘配合，其海拔空气修正系数为1.13。

若在标准气象条件下，要求导体之间的空气间隙d(m)和相间50%操作冲击电压波放电电压us.p.s(kV)之间满足us.p.s =442d的关系，计算该330kV配电装置中，相间操作冲击电压波要求的最小空气间隙应为下列何值？ (A)2.5m (B)2.6m (C)2.7m (D)3.0m

选项

答案 D

解析《交流电气装置的过电压保护和绝缘配合》(DL/T 620—1997)第10.3.3条式(33)。 us.p.s≥ K9UP.1= 1.9X 618 = 1174.2kV 由题意：us.p.s=442d d =us.p. s/442=1174.2 t÷442=2. 66m 进行海拔修正 d' = kd = 1.13 x2. 66 =3. 0m
