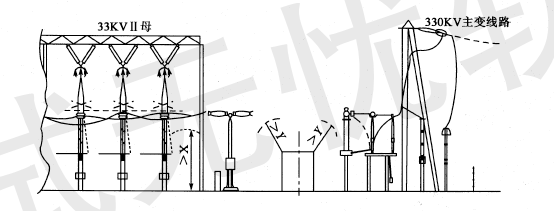

问题布置在海拔1500m地区的某电厂330kV升压站，采用双母线接线，其主变进线断面如图所示。已知升压站内采用标称放电电流10kA，操作冲击残压峰值为618kV、雷电冲击残压峰值为727kV的避雷器做绝缘配合，其海拔空气修正系数为1.13。

假设图中主变330kV侧架空导线采用铝绞线，按经济电流密度选择，进线侧导体应为下列哪种规格？（升压主变压器容量为360MVA,最大负荷利用小时数T= 5000) (A) 2x400mm2 (B ) 2x500mm2 (C)2x630mm2 ( D)2x800mm2

选项

答案 A

解析《电力工程电气设计手册》（电气一次部分）P336图8-1和式（8-2)。根据图8-1，当最大负荷利用小时数T=5000h时，对应的经济电流密度J=0.79。变压器回路持续供电电流:Ig = 1.05x360x103/√3x330=661.33A 经济截面:S =Ig/J=661.33/0.79= 837. 12mm2，取2 x 400mm2 。注：当无合格规格的导体时，导体截面可小于经济电流密度的计算截面。由于题干没有明确电价，不建议参考《导体和电器选择设计技术规定》（DI/T 5222—2005) 附录E第E.2.2条相关内容解答。
