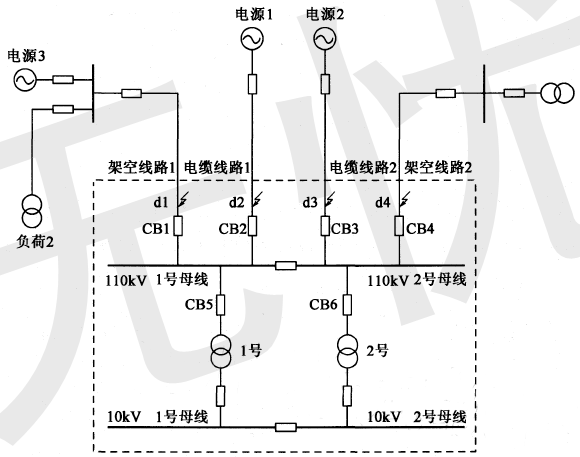

问题 —座远离发电厂与无穷大电源连接的变电站，其电气主接线如下图所示：

变电站位于海拔2000m处，变电站设有两台31500kVA(有1.3倍过负荷能力），110/10kV主变压器，正常运行时电源3与电源1在110kV 1号母线并网运行，110kV、10kV母线分裂运行。当一段母线失去电源时，分段断路器投入运行，电源3向d1点提供的最大三相短路电流为4kA，电源1向d2点提供的最大三相短路电流为3kA，电源2向d3点提供的最大三相短路电流为5k

选项 A。 110kV电源线路主保护均为光纤纵差保护，保护动作时间为0s，架空线路1和电缆线路1两侧的后备保护均为方向过电流保护，方向指向线路的动作时间为2s，方向指向110kV母线的动作时间为2.5s，主变配置的差动保护动作时间为0.1s，1110kV侧过流保护动作对间为1.5s。110kV断路器全分闸时间为50ms。计算断路器CB1和CB2回路短路电流热效应值为下列哪组?（） (A)18kA2S，18kA2S (C)40.8kA2S，32.8kA2S (B)22.95kA2S，32kA2S (D)40.8kA2S，22.95kA2S

答案 C

解析解答过程: 《导体和电器选择设计技术规定》（DL/T5222—2005)第5.0.13条。第5.0.13条：确定短路电流热效应计算时间，对电器宜采用后备保护动作时间加相应断路器的开断时间。 1)断路器CB1短路电流热效应，应按110kV1号母线短路时，流过CB1的最大短路电流进行计算，断路器CB1电流由线路指向母线，动作时间为2.5s，即Qt=It2t=42×(2.5+0.05)=40.8kA2s。 2)断路器CB2短路电流热效应，分两种情况考虑： (1)按d2点短路时，流过CB2的最大短路电流，即电源3提供的短路电流4kA进行计算，此时断路器CB2的电流方向为由母线指向线路，动作时间为2s，即Q21=It2t=42×(2.0+0.05)=32.8kA2s。 (2)按110kV 1号母线短路时，流过CB2的最大短路电流，即电源1提供的短路电流3kA进行计算，此时断路器CB2的电流方向为由线路指向母线，动作时间为2.5s，即Q22=It2t=32×(2.5+0.05)=22.95kA2s。取两者之大值，即Q2=32.8kA2s。
