某300MW发电厂低压厂用变压器系统接线见图。已知条件如下： 1250kVA低压厂用变压器：Ud%=6;额定电压比为6.3/0.4kV;额定电流比...

作者: tihaiku 人气: - 评论: 0

问题某300MW发电厂低压厂用变压器系统接线见图。已知条件如下：

1250kVA低压厂用变压器：Ud%=6;额定电压比为6.3/0.4kV;额定电流比为114.6/1804A;变压器励磁涌流不大于5倍额定电流;6.3kV母线最大运行方式下系统阻抗Xs=0.444（以100MVA为基准的标幺值）；最小运行方式下系统阻抗Xs=0.87（以100MVA为基准的标么值）。ZK为智能断路器（带延时过流保护，电流速断保护）In=2500A。 400V PC段最大电动机为凝结水泵，其额定功率为90kW，额定电流IC1=180A;起动电流倍数10倍，1ZK为智能断路器（带延时过流保护，电流速断保护）In=400A。 400V PC段需要自起动的电动机最大起动电流之和为8000A，400V PC段总负荷电流为980A,可靠系数取1.2。请根据上述条件计算下列各题。（保留两位小数，计算中釆用“短路电流实用计算”法，忽略引接线及元件的电阻对短路电流的影响。）计算确定DL过电流保护整定值应为下列哪项数值？（）（A）507.94A （B）573A （C）609.52

选项 A （D）9600A

答案 C

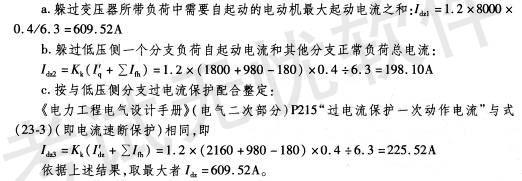

解析《电力工程电气设计手册》（电气二次部分）P693式（29-187）以及P696式（29-214）、式（29-215）。低压厂用变压器高压侧过电流保护，按下列三个条件整定：
