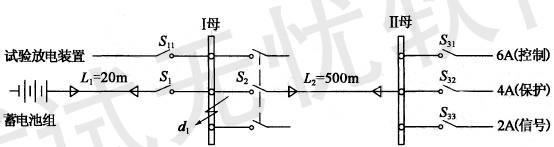

问题某发电厂直流系统接线如图所示。

已知条件如下： 1）铅酸免维护蓄电池组：1500Ah、220V、104个蓄电池（含连接条的总内阻为9.67mΩ，单个蓄电池开路电压为2.22V）； 2）直流系统事故初期（1min）冲击放电电流Icho=950A； 3）直流断路器系列为4A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、600A、700A、800A、900A、1000A、1250

选项 A、1400A； 4）I母线上最大馈线断路器额定电流为200A，II母线上馈线断路器额定电流见图； 5）铜电阻系数ρ=0.0184Ω.mm2/m；S1内阻忽略不计。请根据上述条件计算下列各题（保留两位小数）。若L1的电缆规格为YJV-2x（1x500mm2），计算d1点的短路电流应为下列哪项数值？（）（A）23.88kA （B）22.18kA （C）21.13kA （D）20.73kA

答案 D

解析《电力工程直流系统设计技术规程》（DL/T5044-2004）附录E表E.2和附录G。

注：蓄电池短路是指蓄电池内部或外部正负极（群）相连。可参考《电力工程电气设计手册》（电气二次部分）P314相关内容。
