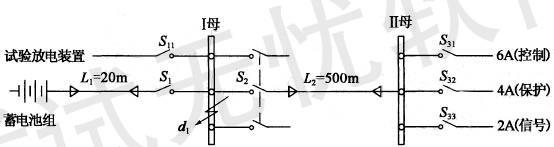

问题某发电厂直流系统接线如图所示。

已知条件如下： 1）铅酸免维护蓄电池组：1500Ah、220V、104个蓄电池（含连接条的总内阻为9.67mΩ，单个蓄电池开路电压为2.22V）； 2）直流系统事故初期（1min）冲击放电电流Icho=950A； 3）直流断路器系列为4A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、600A、700A、800A、900A、1000A、1250

选项 A、1400A； 4）I母线上最大馈线断路器额定电流为200A，II母线上馈线断路器额定电流见图； 5）铜电阻系数ρ=0.0184Ω.mm2/m；S1内阻忽略不计。请根据上述条件计算下列各题（保留两位小数）。计算并选择S11断路器的额定电流应为下列哪项数值?（）（A）150A （B）180A （C）825A （D）950A

答案 B

解析《电力工程直流系统设计技术规程》（DL/T5044-2004）第7.4.1-1条。试验放电装置额定电流：

则断路器规格取180A。
