已知电气原则接线如图所示（220kV出线未表示出），当机组正常运行时，CB1、 CB2、CB3都在合闸状态，CB4在分闸状态，请分析并说明该状态下，下列哪...

作者: tihaiku 人气: - 评论: 0

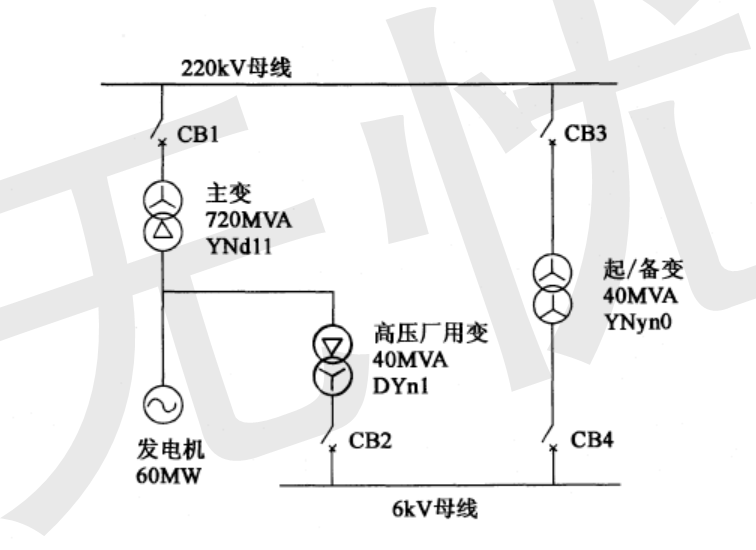

问题已知电气原则接线如图所示（220kV出线未表示出），当机组正常运行时，CB1、 CB2、CB3都在合闸状态，CB4在分闸状态，请分析并说明该状态下，下列哪项表述正确？（）

(A) 变压器接线组别选择正确，CB4两端电压相位一致，可采用并联切换 (B) 变压器接线组别选择正确，CB4两端电压相位有偏差，可采用并联切换 (C) 变压器接线组别选择错误，CB4两端电压相位一致，不可采用并联切换 (D) 变压器接线组别选择错误，CB4两端电压相位有偏差，不可采用并联切换

选项

答案 A

解析《火电发电厂厂用电设计技术规定》（DL/T 5153—2002)第4.5.7条。变压器时序组别定义：高压侧大写长针在前，低压侧小写短针在后，数字n为低压侧相对高压侧顺时针旋转nx30°。主变压器高压侧为220kV，低压侧为发电机出口端，而厂用变压器高压侧为发电机端，低压侧为厂用电6kV侧，因此若发电机出口端（A点）电压相位为0°，则6kV母线侧与220kV母线侧相位均瞬时针旋转了30°，相位相同，可以并联切换。注：也可参考《电力变压器选用导则》（GB/T 17468—2008)第6.1条及附录A，图A1。
