110kV架空送电线路架设双地线,采用具有代表性的酒杯塔,塔的全高为33m,双地线对边相导线的保护角为10°,导地线高度差为3.5m,地线平均高度为20m...

作者: tihaiku 人气: - 评论: 0
问题 110kV架空送电线路架设双地线,采用具有代表性的酒杯塔,塔的全高为33m,双地线对边相导线的保护角为10°,导地线高度差为3.5m,地线平均高度为20m,导线平均高度为15m,导线为LGJ-500/35(直径d=30mm)钢芯铝绞线,两边相间距d13=10.0m,中边相间距d12=d23=5m,塔头空气间隙的50%放电电压U50%为800kV。 若线路位于我国的一般雷电地区(雷电日40)的山地,且雷击杆塔和导线时的耐雷水平分别为75kA和10kA,雷击次数为25次/(100km.a),建弧率0.8,线路的跳闸率为下列哪项?(按DL/T620-1997计算,保留三位小数)() (A)1.176次/(100km.a) (B)0.809次/(100km.a) (C)0.735次/(100km.a) (D)0.603次/(100km.a)
选项
答案 C

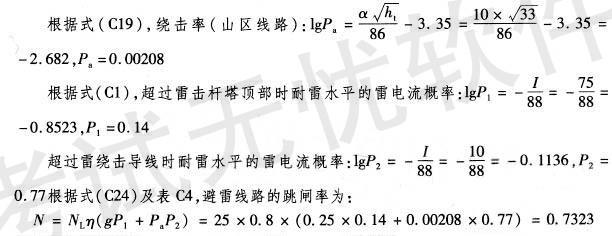

解析 《交流电气装置的过电压保护和绝缘配合》(DL/T620-1997)附录C。 注:ht为杆塔高度,参见式C(16);NL为每100km每年的平均雷击次数,参见式(C11)。

相关内容:架空,线路,地线,代表,酒杯塔,全高,导线,保护,高度,20m...
