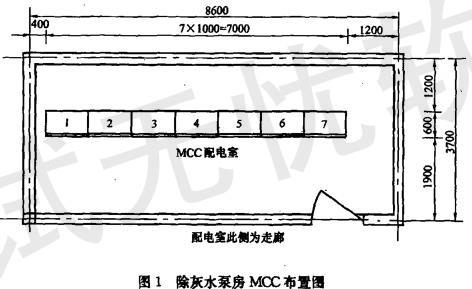

问题某火力发电厂新建4台300MW机组，高压厂用电压采用6kV，高压厂用工作变压器选用容量为40/25—25MVA的分裂变压器，其半穿越阻抗Zl dl-2'=16.5%，单侧铜耗为160kW。厂变分裂系数为3.5。在除灰水泵房设有1段MCC，共7台MNS型配电柜，配电柜母线要考虑检修，布置图如图1,假定只有走廊一侧可开门，请指出其中不符合有关标准的规定的有（）处，并分析、说明正确的做法。

选项 A.2 B.3 C.4 D.5

答案 C

解析解答过程：根据《火力发电厂厂用电设计技术规定》（DL/T5153—2002）第8.1.9条规定，厂用配电装置长度大于6m时，其柜后应设置2个通向本室或其他房间的出口，图中配电装置长7m,柜后仅1个出口，可将左侧尺寸400mm调整为1000mm。根据第8.1.12条，低压厂用配电装置的每段母线应留有1~2个备用屏的位置，故图中还需增加至少1个备用屏位，即需按8台柜的尺寸进行布置。根据第8.3.1条，厂用配电装置室的长度大于7m时，应有2个出口，图中仅1个门（即1个出口），还需增加1个门（增加1个出口）。根据第8.3.5条，配电室的门应向外开。
