某电厂新建2X300MW国产亚临界燃煤机组，机组以发电机一变压器组单元接线接入220kV系统双母线，220kV配电装g采用双母线母联兼旁路母线接线方式，启...

作者: tihaiku 人气: - 评论: 0

问题某电厂新建2X300MW国产亚临界燃煤机组，机组以发电机一变压器组单元接线接入220kV系统双母线，220kV配电装g采用双母线母联兼旁路母线接线方式，启动/备用电源由老厂11OkV母线引接，主变压器中性点和启动/备用变中性点经隔离开关接地，根据系统需要可直接接地或不接地运行，发电机中性点经二次侧接有电阻的单相变压器接地，髙厂变压器及启备变压器低压侧中性点经电阻接地，电阻为9.1Ω,400A,发电机次暂态电抗为16.01%。髙压启动/备用变压器的中性点采用固定接地方式，主变压器中性点经隔离开关接地方式，髙压厂用变压器及启/备变半穿越阻抗为21%，高压厂用变压器及髙压启动/备用变压器均采用分裂绕组型变压器，髙压厂用电设两段公用段及脱硫段，分别由机组髙压厂用工作段供电。本工程动力用直流负荷统计如下：经常负荷电流5A，事故放电初期（1min）电流768A，持续事故放电（30min）电流433.2A,持续事故放电（60min）电流215A，事故放电末期或随机放电电流为147A,另外假定本工程蓄电池事故放电终止电压为1.90V，此时蓄电池组1min放电时的容量换算系数为1.18，29min为0.764，30min为0.755,59min为0.548，6Omin为0.520，随机负褕的容量换算系数为1.27，则本工程动力用蓄电池组容量应选择（）为宜。

选项 A.8OOAh； B.1200Ah； C.1500Ah； D.2000Ah。

答案 B

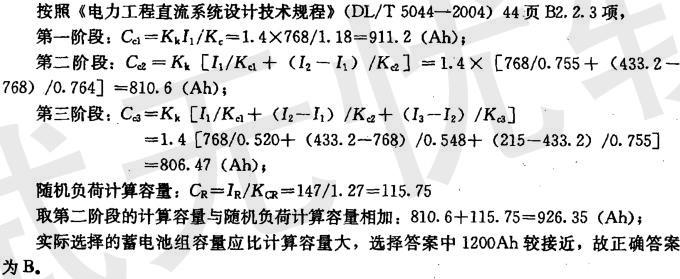

解析计算过程：
