问题某500kV变电站已知系统阻抗和变压器参数如图4所示，站址位于一块荒地上，围墙外面有水塘。

计算变压器标么值阻抗值为（）。

选项 A.X3=0.018,X4=0、X5=O.0407； B.X3=O.01,X4=0.09,X5=0.407； C.X3=O.03，X4=0.002.X5=O.0307； D.X3=O.009、X4=0.01,X5=O.0207。

答案 A

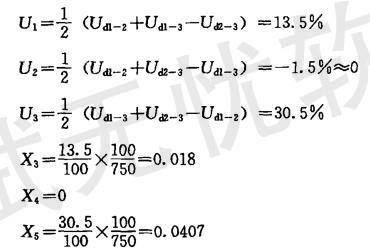

解析解答过程：根据《电力工程电气设计手册》第4章短路电流计算，变压器的正序标么值阻抗计算如下：
