某新建2X300MW火力发电厂，每台机组设A、B两段6kV工作段，全厂设01A、O1B两段6kV公用段，公用段间设有联络断路器，正常运行时公用段分别由IA...

作者: tihaiku 人气: - 评论: 0

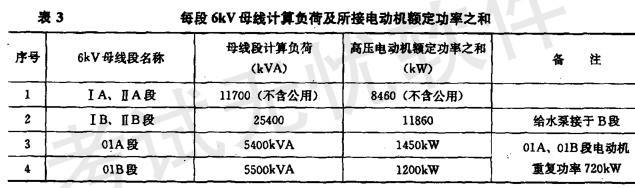

问题某新建2X300MW火力发电厂，每台机组设A、B两段6kV工作段，全厂设01A、O1B两段6kV公用段，公用段间设有联络断路器，正常运行时公用段分别由IA、IIA单元段供电。每台机组设一台分裂绕组髙压工作变压器，容量50/27-27MVA，半穿越阻抗U’ dl-2=21%,额定变比20±2X2.5%/6.3—6.3kV。每台机组设一台备用电动给水泵，接于单元B段。发电机出口短路容量为4330MVA，每段6kV母线计算负荷及所接电动机额定功率之和如表3所示。

若电动机平均的反馈电流倍数取6，则高厂变供电时，6kV真空断路器柜较合理的热稳定电流应选择（）。

选项 A.40kA（2S）； B.50kA（2S）； C.40kA（4S）； D.50kA（4S）。

答案 C

解析解答过程：短路电流计算应按可能的最大运行方式，电动机额定功率之和最大的是IB段，即11860kW。根据《火力发电厂厂用电设计技术规定》（DL/T5153—2002）附录M中的计算方法计算，
