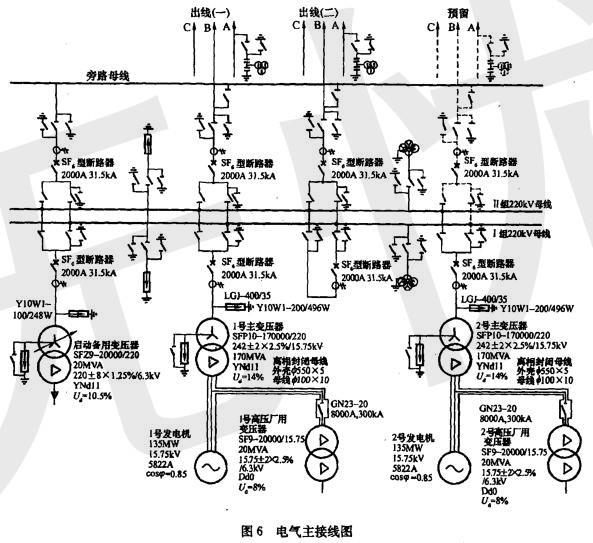

问题某电厂新建两台135MW燃煤发电机组，电厂以220kV电压接入系统，出线2回,预留1回。两台机组均采用发电机一变压器组单元接线接入厂内220kV母线。发电机引出线及厂用分支线采用分相封闭母线。初步拟定的电气主接线如图6所示，请指出图中存在的问题（）。

选项 A.不宜设置专用旁路断路器；220kV母线避雷器不应装设隔离开关，厂用分支戏不应装设隔离开关； B.不宜设置专用旁路断路器；220kV母线避雷器不应装设隔离开关，厂用分支线不应装设隔离开关； C.不宜设置旁路母线；母线避雷器和母线电压互感器宜合用一杻隱离开关，出线电压互感器不应装设隔离开关；厂用分支线不应装设隔离开关；变压器220kV侧中性点应装设间隙； D.不宜设至旁路母线，母钱避雷器和母线电压互感器宜合用一組隔离开关，厂用分支线不应装设隔离开关，变压器220kV侧中性点不应装设隔离开关。

答案 C

解析解答过程：根据《火力发电厂设计技术规程》（DL/T5000—2000）第13.2.6条220kV及以下母线避雷器和电压互感器宜合用一组隔离开关；13.2.11条当断路器为六氟化硫型时，不宜设旁路设施；13.3.8条当厂用分支线采用分相封闭母线时不应装设断路器和隔离开关。
