本试题分三个专业（I 土建工程、II 管道和设备工程、III 电气和自动化控制工程），请任选其中一题作答，若选作多题，按所答的第一题（卷面顺序）计分。 ...

作者: tihaiku 人气: - 评论: 0

问题本试题分三个专业（I 土建工程、II 管道和设备工程、III 电气和自动化控制工程），请任选其中一题作答，若选作多题，按所答的第一题（卷面顺序）计分。 (主观题) 工程背景资料如下：（1）图6.Ⅲ所示为某综合楼底层会议室的照明平面图。

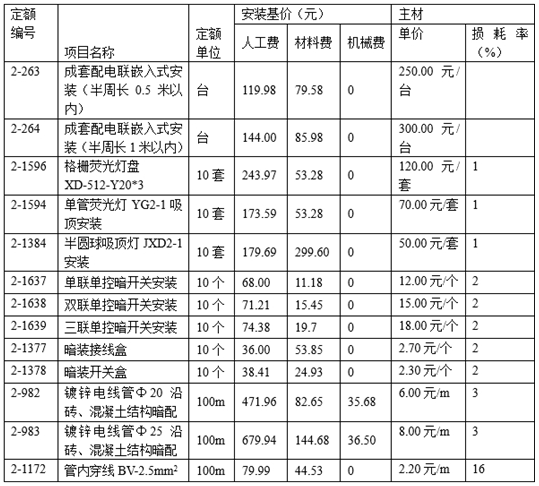

说明： 1.照明配电箱AZM电源由本层总配电箱引来。 2.管路为镀锌电线管Ф20或Ф25沿墙、楼板暗配.顶管敷设标高除雨篷为4m外，其余均为5m。管内穿绝缘导线BV-5002.5mm2。管内穿线管径选择：3根线选用Ф20镀锌电线管；4-5根线选用镀锌电线管。所有管路内均带一根专用接地线（PE线）。 3.配管水乎长度见图6-III括号内数字，单位为m。（2）照明工程的相关定额见下表：

（3）该工程的人工单价为80元/工日，管理费和利润分别按人工费的50%和30%计算。（4）相关分部分项工程量清单项目统一编码见下表：

选项【问题】 1.按照背景资料(4)和图6.Ⅲ所示内容，根据和《建设工程工程量清单计价规范》(GB50500—2013)和《通用安装工程工程量计算规范》(GB50856-2013)的相关规定，列式计算管、线的工程量，将计算结果填入答题纸，在答题纸上表6-Ⅲ-1中编制该工程的“分部分项工程和单价措施项目清单及计价表”。 2.设定该工程镀锌电管线Ф20暗配的清单工程量按照70m计，其余条件均不变。根据上述相关定额，计算Ф20暗配项目的综合单价，并填入答题纸上表6-Ⅲ-2“综合单价分析表”中。

答案

解析正确答案是 1.(1）镀锌电线管Φ20暗配工程量计算式：三线：3×3×5+2+[3+（5-4）]+2+3+2+[1.5+(5-1.5-0.3）]+[4+(5-1.5-0.3）]=69.9(m）。 (2）镀锌电线管Ф25暗配工程量计算式：四线:3×3+2+[1.5+(5—l.3）]+[2+(4-1.3）]=20.9(m）。五线:2+2+[8+(5-1.3）]+[1.5+(5-1.3）]=20.9(m）。合计：20.9+20.9=41.8(m）。 (3）管内穿线BV-5002.5mm2工程量计算式：3×69.9+4×20.9+5×20.9+(0.5+0.3）×3×2=402.6(m）。 (4）表6-III-1分部分项工程和单价措施项目清单与计价表工程名称：会议室照明工程标段：底层会议室照明平面图

2.表6-II-2综合单价分析表工程名称：会议室照明工程标段：底层会议室照明平面图

解析 1.本案例第1问主要考查电气工程工程量计算方法。（1）计算配管长度时，不扣除管路中间的接线箱(盒）、开关盒、灯头盒所占长度。但应扣除配电箱所占长度。（2）计算配线长度时，按设计图示尺寸以单线长度计算。计算综合单价时，应考虑主材损耗。 2.本案例第2问主要考查计算电气配管综合单价时，Φ20镀锌电线管主材数量应考虑损耗。
