问题背景资料：某混合结构工程施工图纸如下所示，某施工企业投标并中标了该工程。

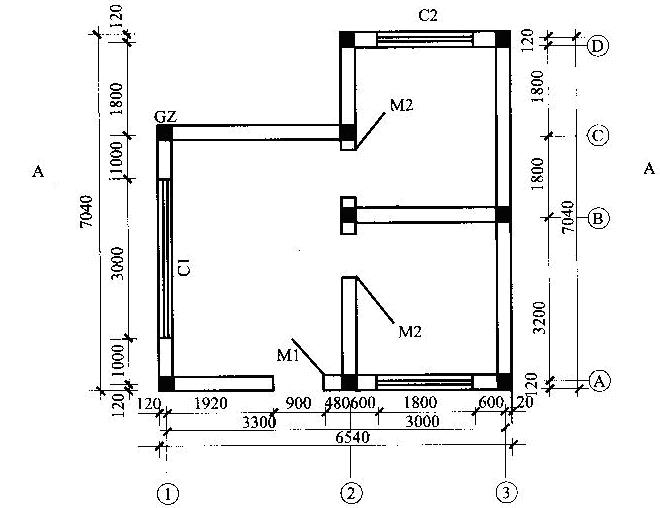

图3-25某工程平面图

图3-26某工程正立面图

图3-27某工程侧立面图

图3-28某工程A-A剖面图

基础平面布置图1：100

板配筋图1:100

1-1 （1）说明： 1.材料：地圈梁，构造柱C20，其余梁，板混凝土；C25；钢筋：Ф－HPB235，Ф－HRB335，ФR－冷轧带助钢筋（CRB550）；基础采用MU15承重实心砖，M10水泥砂浆；±0.00以上采用MU10承重实心砖，M7.5混合砂浆；女儿墙采用MU10承重实心砖，M5.0水泥砂浆。 2.凡未标注的现浇板钢筋均为ФR8@200。 3.图中未画出的板上部钢筋的架立钢筋为Ф6@150。 4.本图中未标注的结构板厚为100。 5.本图应配合建筑及设备专业图纸预留孔洞，不得事后打洞。 6.过梁根据墙厚及洞口净宽选用相对应类型的过梁，荷载级别除注明外均为2级。凡过梁与构造柱相交处，均将过梁改为现浇。 7.顶层沿240墙均设置圈梁（QL*）圈梁与其他现浇梁相遇时，圈梁钢筋伸入梁内500。 8.构造柱应锚入地圈梁中。

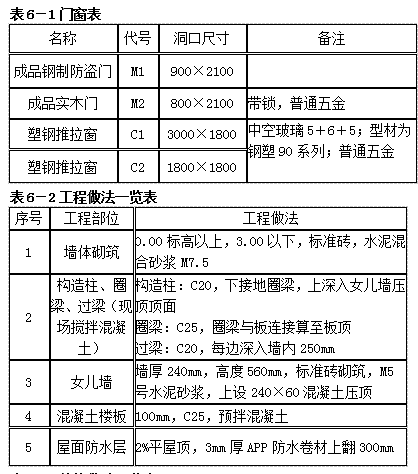

图3－29某工程基础平面布置图（2）该工程为砖混结构，室外地坪标高为－0.150m，屋面混凝土板厚为100mm。（3）门窗详表3－39，均不设门窗套。图例说明：该工程为砖混结构，室外地坪标高为－0.150m，门窗详表6－1，均不设门窗套。工程做法、装饰做法详见表6－2、表6－3。计算说明：门窗内墙侧面、顶面和窗底面均抹灰、刷乳胶漆，其乳胶漆计算宽度均按100mm计算，并入内墙面刷乳胶漆项目内。外墙贴块料工程中其门窗侧面、顶面和窗底面要计算，计算宽度均按150mm计算，归入零星项目。门洞侧壁不计算踢脚线。

<1>、根据以上背景资料以及现行国家标准《建设工程量清单计价规范》GB 50500、《房屋建筑与装饰工程工程量计算规范》GB 50854及其他相关文件的规定等，补充完成该房屋建筑与装饰工程分部分项工程和措施项目清单与计价表6－4，不考虑价格部分。（计算结果保留二位小数）表6－4分部分项与单价措施项目清单与计价表

<2>、已知施工企业制定的基础土方施工方案为：基础土方为人工放坡开挖，工作面每边300mm；自素混凝土基础底面（也可理解为砖基础垫层下表面）开始放坡，坡度系数为0.33，原土不满足回填要求，全部考虑外运。计算挖基础沟槽土方的方案工程量。

选项

答案

解析【1】计算过程：（1）平整场地：（同首层建筑面积）（注意保温层厚度应计算建筑面积） S＝6.54×7.04－3.3×1.8＋（6.54＋7.04）×2×0.03＝40.92m2 （2）挖基础沟槽土方外墙中心线长：L＝（6.3＋6.8）×2＝26.2m 内墙基槽净长线：L＝（5－0.7）＋（3－0.7）＝6.6m 土方体积V＝0.7×2×（26.2＋6.6）＝45.92m3 （3）室内回填土（3.06×4.76＋3.36×2.76＋2.76×2.96）×（0.15－0.02－0.10）＝0.96m3 （4）混凝土楼板（3.06×4.76＋3.36×2.76＋2.76×2.96）×0.1＝3.2m3 （5）地圈梁外墙中心线长：L＝（6.3＋6.8）×2＝26.2m 内墙净长线：L＝（5－0.24）＋（3－0.24）＝7.52m 地圈梁体积：V＝0.24×0.24×（26.2＋7.52）＝1.94m3 （6）屋面防水卷材（6.54－0.24×2）×（5－0.24）＋（3－0.24）×1.8＋（6.54－0.24×2＋7.04－0.24×2）×2×0.3＝41.39m2 （7）水泥砂浆地面 S＝3.06×4.76＋3.36×2.76＋2.76×2.96＝32.01m2 （8）内墙面刷涂料（在抹灰面的基础上考虑侧壁面积，不扣除踢脚线。）内墙面抹灰S＝（15.64＋12.24＋11.44）×2.9－（0.9×2.1＋0.8×2.1×4＋3.0×1.8+1.8×1.8×2）＝39.32×2.9－20.49＝93.54m2 其中：3.06×2＋4.76×2＝15.64m，2.76×2＋2.96×2＝11.44m，3.36×2＋2.76×2＝12.24m 内墙面涂料S＝93.54＋（0.9＋2.1×2＋0.8×2×2＋2.1×4×2＋3×2＋1.8×2＋1.8×4×2）×0.10＝49.1×0.1＋93.54＝98.4m2（特别注意：由于题干信息给出乳胶漆计算宽度按100mm计算，且内墙按照门窗洞口全厚度范围内喷涂考虑，因此实际计算宽度应该用100mm×2，外墙按照半个洞口厚度计算，即100mm。）（9）天棚抹灰 S＝3.06×4.76＋3.36×＋2.76＋2.76×2.96＝32.01m2 （10）综合脚手架 S＝建筑面积＝40.92m2 （11）垂直运输 S＝建筑面积＝40.92m2 表6－4分部分项与单价措施项目清单与计价表

说明：建筑物的檐口高度是指设计室外地坪至檐口滴水的高度（平屋顶系指屋面板底高度），突出主体建筑物屋顶的电梯机房、楼梯出口间、水箱间、瞭望塔、排烟机房等不计入檐口高度。【2】外墙中心线长：L＝（6.3＋6.8）×2＝26.2m 内墙基槽净长线：L＝（5－0.7－0.3×2）＋（3－0.7－0.3×2）＝5.4m 考虑工作面和放坡后，挖沟槽的方案工程量：V＝（0.7＋0.3×2＋0.33×2）×2×（26.2＋5.4）＝123.87m3
