某工程背景资料如下： 1.图6. Ⅱ为某配水阀室工艺管道系统安装图。 2.某配水阀室管道的清单工程量有关情况如下： φ168×13管道5.5m；φ1...

作者: tihaiku 人气: - 评论: 0

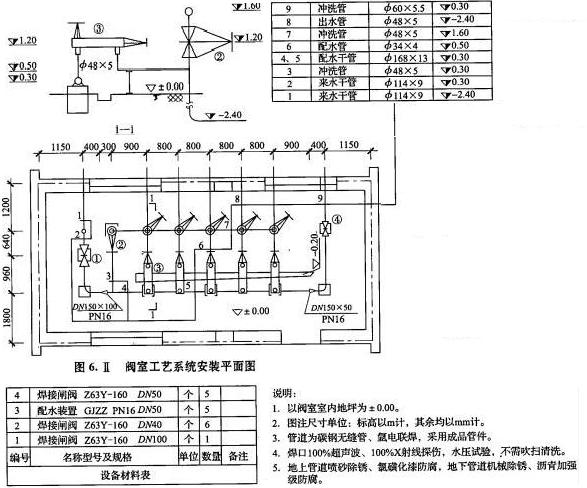

问题某工程背景资料如下： 1.图6. Ⅱ为某配水阀室工艺管道系统安装图。 2.某配水阀室管道的清单工程量有关情况如下： φ168×13管道5.5m；φ114×9管道6m，其中地下敷设3.5m；φ60×5.5管道3.2m；φ48×5管道33m，其中地下敷设18m；φ34×4管道8.5m。 3.管道工程的相关定额见下表。

企业管理费和利润分别是人工费的85%和35%。工程量清单统一项目编码

按照《建设工程工程量清单计价规范》（GB 50500-2008）的相关规定及统一编码，完成下列问题。 <1>、按照图6.Ⅱ，列式计算φ168×13和φ114×9管道（区分地上、地下敷设方式）及其管件的清单工程量（计算范围以图示墙轴线为界）。（保留两位小数） <2>、按照背景条件2给出的管道工程量和图6. Ⅱ中所列的阀门数量，及图6. Ⅱ中规定的管道安装技术要求，在答题纸上表6. Ⅱ.1“分部分项工程量清单及计价表”中，编制管道、阀门分部分项工程量清单项目。 <3>、按照背景条件3，在答题纸上表6.Ⅱ.2“工程量清单综合单价分析表”中，编制φ168×13管道（单重49.67kg/m）工程量清单综合单价。（数量栏保留三位小数，其余保留两位小数）

选项

答案

解析【1】碳钢无缝钢管的工程量计算式： φ114×9：地下敷设：1.2+2.4=3.6（m ）地上敷设：0.3+0.64+0.96+0.4=2.3（m ）小计：3.6+2.3=5.9（m ） φ168×13 地上敷设：0.3+0.9+0.8×4+0.9=5.3（m ）碳钢成品管件的工程量计量计算式： DN100（或φ114）：弯头 1+1+1=3（个） DN150（或φ168） DN150×100（或φ168×114）大小头1（个） DN150×50（或φ168×60）大小头1（个） DN150×40（或φ168×48）三通 1+5=6（个）【2】分部分项工程量清单与计价表

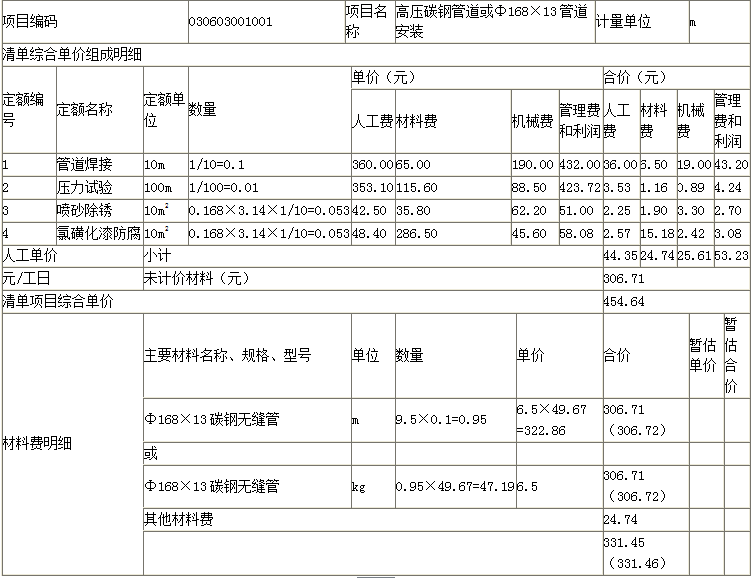

【3】工程量清单综合单价分析表工程名称：配水阀室
