问题 Ⅲ.电气工程工程背景资料如下： 1.图6.Ⅲ所示为某标准厂房防雷接地平面图

2.防雷接地工程的相关定额见下表：

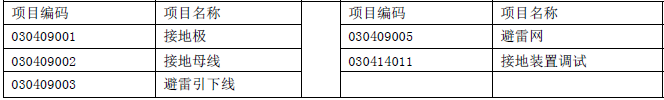

3.该工程的管理费和利润分别按人工费的30%和10%计算，人工单价为95 元/工日。 4.相关分部分项工程量清单项目统一编码见下表：

说明： 1.室内外地坪高差0.60m，不考虑墙厚，也不考虑引下线与避雷网，引下线与断接卡子的连接耗量。 2.避雷网采用25×4 镀锌扁钢，沿屋顶女儿墙敷设。 3.引下线利用建筑物主内柱筋引下，每一处引下线均需焊接2 根柱筋，每一引下线离地坪1.8m 处设一断接卡子。 4.户外接地母线均采用40×4 镀锌扁钢，埋深0.7m。 5.接地极采用L50×50×5 镀锌角钢制作，L＝2.5m。 6.接地电阻要求小于10 欧姆。 7.图中标高单位以m 计，其余均为mm。问题： 1.按照背景资料1?4 和图6.Ⅲ所示内容，根据《建设工程工程量清单计价规范》（GB 50500－2013）和《通用安装工程工程量计算规范》（GB 50856—2013）的规定，分别列式计算避雷网、避雷引下钱（利用建筑物主筋作引下线不计附加长度）和接地母线的工程量，将计算式与结果填写在答题卡上，并在答题卡表6.Ⅲ.1“分部分项工程和单价措施项目清单与计价表”中计算和编制各分部分项工程的综合单价与合价。 2.设定该工程“避雷引下线”项目的清单工程量为120m，其余条件均不变，根据背景材料2 中的相关定额，在答题卡6.Ⅲ.2“综合单价分析表”中，计算该项目的综合单价。（“数量”栏保留三位小数，其余均保留两位小数）

选项

答案

解析问题1： 1.避雷网（25×4 镀锌扁钢）工程量计算： [（8＋14＋8）×2＋（11.5＋2.5）×4＋（21－18）×4]×（1＋3.9%）＝132.99（m）或：﹛[（11.5＋2.5）×2＋8×2]×2＋14×2＋（21－18）×4﹜×（1＋3.9%）＝132.99（m） 2.避雷引下线（利用主钢筋）工程量计算：（21－1.8＋0.6）×4＋（18－1.8＋0.6）×2＝79.2＋33.6＝112.8（m） 3.接地母线（埋地40×4 镀锌扁钢）工程量计算： [5×18＋（3＋0.7＋1.8）×5＋（3＋2.5＋0.7＋1.8）]×（1＋3.9%）＝130.39（m）或：[5×18＋3×6＋2.5＋（1.8＋0.7）×6]×（1＋3.9%）＝130.39（m）表6.Ⅲ.1 分部分项目工程和单价措施项目清单与计价表工程名称：标准厂房标段：防雷接地工程

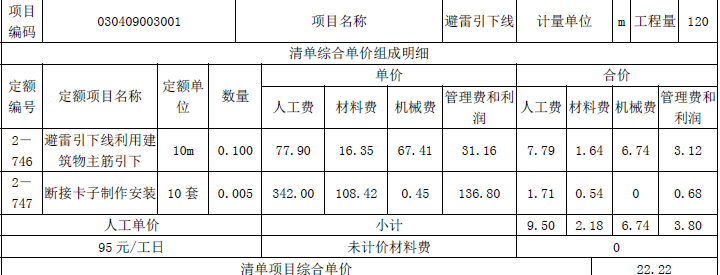

问题2：表6.Ⅲ.2 综合单价分析表答案：工程名称：标准厂房标段：防雷接地工程
