工程背景资料如下： 1.图1为某泵房工艺及伴热管道系统部分安装图。 2.假设管道安装工程的分部分项清单工程量如下： φ325×8低压管道7m；φ27...

作者: tihaiku 人气: - 评论: 0

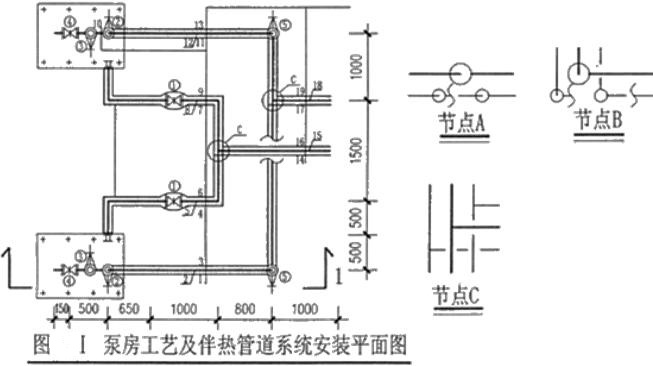

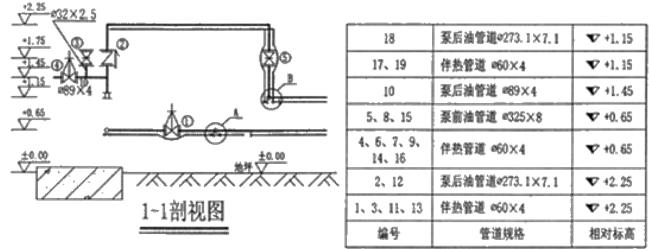

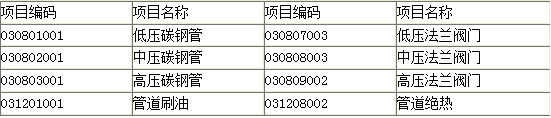

问题工程背景资料如下： 1.图1为某泵房工艺及伴热管道系统部分安装图。 2.假设管道安装工程的分部分项清单工程量如下： φ325×8低压管道7m；φ273.1×7.1中压管道15m；φ108×4.5管道5m，其中低压2m，中压3m；φ89×4.5管道1.5m，φ60×4管道40m，均为中压。 3.相关分部分项工程量清单统一项目编码见下表：

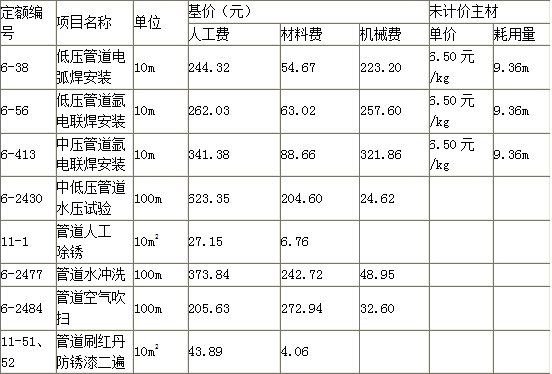

4.φ325×8碳钢管道安装工程定额的相关数据见下表：

该管道安装工程的管理费和利润分别按人工费的20%和10%计。

说明： 1、本图为某泵房工艺及伴热管道系统部分安装图，标高以m计，其余尺寸均以mm计。 2、管道材质为20#无缝钢管，管件均为成品，法兰为对焊法兰。焊接方式为氩电联焊。 3、管道焊缝进行X光无损检验，水压强度和严密性试验合格后，压缩空气吹扫。 4、伴热管用镀锌铁丝捆绑在油管道外壁上，水平管段捆绑在油管下部两侧。图中标注的伴热管道标高、平面位置为示意，可视为与相应油管道等同。 5、管道就位后，其外壁进行人工除锈，再刷红丹防锈漆二遍。 6、管线采用岩棉保温，保温层厚度有伴热管的为50mm，其他为30mm，玻璃布防潮，0.5mm厚铝皮保护。 7、伴热管和泵后油管道设计压力为2.0MPa，泵前油管道压力为0.4MPa。

<1>、按照图I所示内容，列式计算管道、管件安装项目的分部分项清单工程量。（注：其中伴热管道工程量计算，不考虑跨越三通、阀门处的煨弯增加量。图I中所标注伴热管道的标高、平面位置，按与相应油管道的标注等同计算） <2>、按照背景资料4中的相关定额，根据《通用安装工程工程量计算规范》（GB　50856-2013）和《建设工程工程量清单计价规范》（GB　50500-2013规定，编制φ325×8低压管道（单重62.54kg/m）安装分部分项工程量清单“综合单价分析表”，填入表6.I.1中。（计算结果保留两位小数） <3>、按照背景资料给出的管道工程量和相关分部分项工程量清单统一编码，以及图I的技术要求和所示阀门数量，根据《通用安装工程工程量计算规范》（GB　50856-2013）和《建设工程工程量清单计价规范》（GB　50500—2013规定，编制管道、阀门安装项目的分部分项工程量清单，填入表6.I.2中。

选项

答案

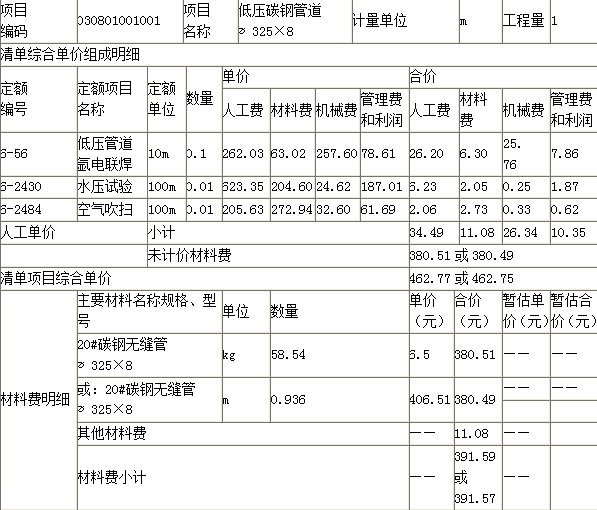

解析【1】管道部分：（1）φ325×8 低压管道：1+0.8+1.5+（1+0.65+0.5）×2=7.6m （2）φ273.1×7.1 中压管道：1+1+1.5+0.5+0.5+[（2.25-1.15）+（0.8+1+0.65）+（2.25-1.15）]×2=13.8m （3）φ89×4 中压管道：（0.15+0.5）×2=1.3m （4）φ60×4中压管道：泵后油管伴热管： [1+1+1.5+0.5+0.5+（2.25-1.15）×2+（0.8+1+0.65）×2]×2=11.6×2=23.2m 泵前油管伴热管： [1+0.8+1.5+（1+0.65+0.5）×2]×2=7.6×2=15.2m 小计：23.2+15.2=38.4m （5）φ32×2.5中压管道：（1.75-1.45）×2=0.6m 管件部分：（1）DN300低压：弯头4个三通1个（2）DN250中压：弯头6个三通3个（3）DN80中压：三通2个（4）DN50中压：弯头（2×6）+（2×2+2×4）=24个三通（1+1）×2=4个【2】表6.I.1综合单价分析表

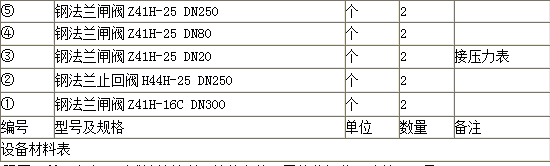

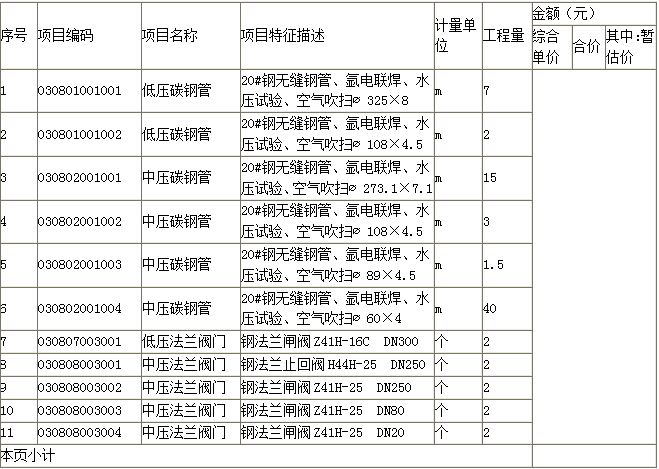

【3】表6.I.2分部分项工程和单价措施项目清单与计价表工程名称：工艺及伴热管道系统标段：泵房管道安装
