某公路路线长10公里，路基填方平均高度为13m，其中K3+300～K3+600软土地基约300m，填土高度平均4.5m，位于冲积平原，地层厚度均匀，地层主...

作者: tihaiku 人气: - 评论: 0

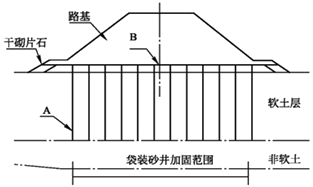

问题某公路路线长10公里，路基填方平均高度为13m，其中K3+300～K3+600软土地基约300m，填土高度平均4.5m，位于冲积平原，地层厚度均匀，地层主要有灰色黏土和砂层组成，其层次由上至下分别为黏土（硬壳层）、淤泥质粉质黏土。　　该项目采用袋装砂井辅以砂垫层方法处理软基，示意图如下所示：

施工工艺流程为：整平原地面→铺设下层砂垫层→设备定位→打入套管→沉入砂袋→埋砂袋头→拔出套管→设备移位→铺筑上层砂垫层。　　砂井井径、间距及布置经多次固结计算确定，砂井直径为7cm，间距为1.2m，按梅花型排列，砂垫层厚度60cm，保证高出地表水位20cm。　　项目部选用了渗透系数不小于砂的聚丙烯编织砂袋，具有良好的透水、透气性，一定的耐腐蚀、抗老化性能，其抗拉强度能保证承受砂袋自重和弯曲所产生的拉力，砂必须采用大于0.5mm的颗粒占总重50%以下、含泥量不大于3%，渗水率较高的细砂。　　施工中，套管拔出检查了砂袋的外露长度，砂袋入土深度是否满足要求，共发现有5个砂袋被带出，带出长度为1m左右。　　K6+200～K6+350段，位于粉砂土质，含水量大，地下水位高，采用孔深1～1.2m，间距60cm，梅花形摆排的CFG桩，施工完毕后，经检查，质量合格。　　【问题】　　1.改正施工工艺流程中的错误。　　2.改正项目部材料选择中的错误。　　3.对5个被带出的砂袋应如何处理？　　4.配置处理该软基的机械设备。指出图中构筑物A、B名称。　　5.CFG桩施工前，应作什么试验？

选项

答案

解析 1.施工工艺流程为：整平原地面→铺设下层砂垫层→设备定位→打入套管→沉入砂袋→拔出套管→设备移位→埋砂袋头→铺筑上层砂垫层。 2.砂必须采用大于0.5mm的颗粒占总重50%以上、含泥量不大于3%，渗水率较高的中、粗砂。 3.对5个被带出的砂袋应在原孔位边上重打袋装砂井。 4.处理该软基的机械设备有袋装砂井打设机，机动翻斗车；CFG桩中的振动沉管打桩机。图中构筑物A是袋装砂井，B是砂垫层。 5.CFG桩施工前，应进行成桩工艺和成桩强度试验。
