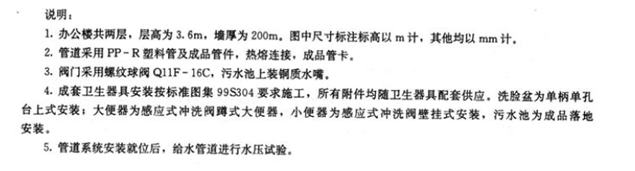

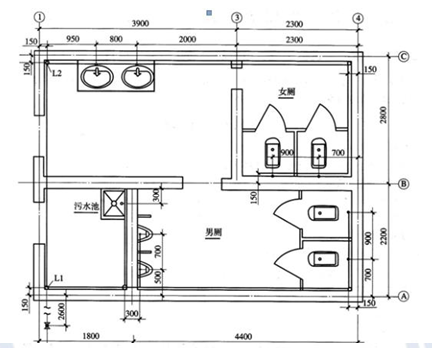

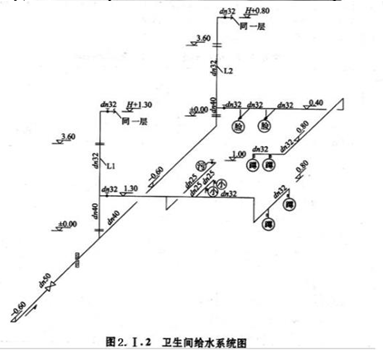

问题某工厂办公楼内卫生间的给水施工图如图2.I.1和2.I.2所示。

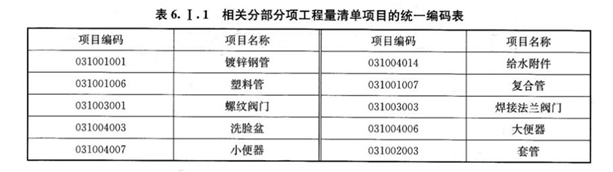

2.假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下: PP-R塑料管:dn50，直埋3.0m；dn40，直埋5.0m，明设1.5m；dn32,明设25m；dn25,明设16m。阀门Q11F-16C：DN40:2个；DN25:2个。其他安装技术要求和条件与图2.I.1和图2.I.2 所示致。 3.给排水工程相关分部分项工程量清单项目的统一编码见表2.1.1。

【问题】 1.按照图2.I.1和2.I.2所示内容，按直埋、明设（指敷设于室内地坪下的管段）分别列式计算给水管道和阀门安装项目分部分项清单工程量。计算要求:管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。 2.根据背景资料2、3和图2.I.1和2.I.2所示内容，按《通用安装工程工程量计算规范》GB50856-2013的规定，分别编制管道、阀门、卫生器具（污水池除外）安装项目的分部分项工程量清单，并填入答题卡表2.I.3“分部分项工程和单价措施项目清单与计价表”中。表2.I.3 分部分项工程和单价措施项目清单与计价表工程名称：某厂区标段：办公楼卫生间给排水工程安装第1页共1页

选项

答案

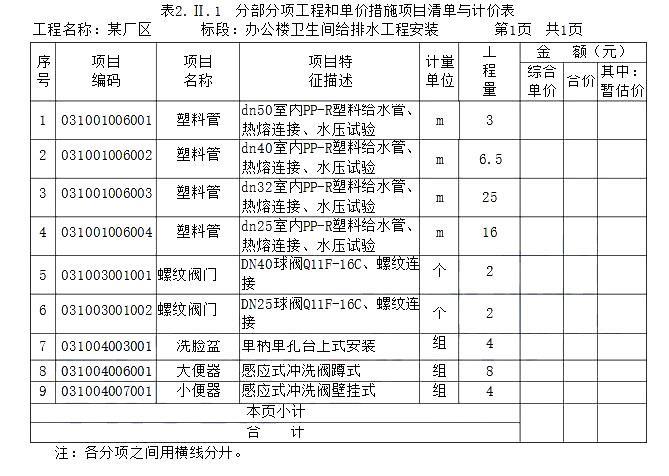

解析问题1: 计算卫生间给水管道和阀门安装项目分部分项清单工程量：（1）dn50 PP-R塑料管直埋: 2.6+0.15=2.75（m）（2）dn40 PP-R塑料管直埋: 2.2+2.8-0.15-0.15+0.6+0.6=5.9（m）（3）dn40 PP-R塑料管明设: 1.3+0.4=1.7（m）（4）dn32 PP-R塑料管明设: 3.6+[3.6+（0.8-0.4）]+[1.8+4.4-0.15-0.15+（1.3-0.8）+0.7+0.9-0.15]×2+[3.9+2.3-0.15-0.15+（0.8-0.4）+2.8-0.15-0.15+0.7+0.9-0.15]×2=43.8（m）（5）dn25 PP R塑料管明设: [（1.3 1）+2.2 0.15 0.3]×2+（0.5+0.7 0.15）×2=6.2（m）（6）DN40球阀Q11F-16C：1个（7）DN25球阀Q11F-16C：1×2+1×2=4（个）问题2：
