背景

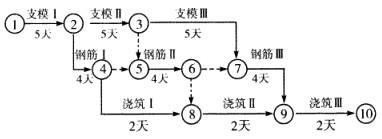

某钢筋混凝土工程，承包单位按合同要求制定了如下网络计划图，获得批准。

在施工过程中，发生了以下事件：事件一：工程中使用的钢材由业主提供，由于钢材进场时间比合同约定的日期拖延了1天，钢筋Ⅱ工程未按计划时间开工，施工单位经济损失1万元。事件二：在进行浇筑Ⅱ施工时，由于施工单位操作不当，造成钢筋外露，为处理此质量事故，造成2万元损失，工期延长了2天。

问题：

1.根据网络图计算该工程总工期，找出关键线路。

2.施工单位可以索赔的费用和工期是多少？说明理由。

3.分析事件二中造成钢筋外露的可能原因。

1.总工期为：21天；关键路线为：①→②→③→⑦→⑨→⑩（支模Ⅰ→支模Ⅱ→支模Ⅲ→钢筋Ⅲ→浇筑Ⅲ）。

2.可索赔总费用1万元，不能索赔工期。事件一中，钢材由业主提供，且未按合同约定进场，属于业主责任，所以，可以索赔费用；该工作不在关键线路上，而且拖延后不影响总工期，所以，不可以索赔工期。事件二中，因为此质量事故是施工单位的责任造成的，工期和费用都不可索赔。

3.钢筋保护层厚度不够，模板发生位移，入模混凝土品质不良，振捣不充分。

本案例第1问主要考查网络图关键线路。运用加法从网络图的起点沿着箭线向终点，计算每→条线路的工期，工期最大的线路即是关键线路。最大的工期即是总工期。

本案例第2问主要考查施工合同索赔成立的条件。索赔的成立，应该同时具备以下三个前提条件：(1)与合同对照，事件已造成了承包人工程项目成本的额外支出或直接工期损失；(2)造成费用增加或工期损失的原因，按合同约定不属于承包人的行为责任或风险责任；(3)承包人按合同规定的程序和时间提交索赔意向通知和索赔报告。以上三个条件必须同时具备，缺一不可。

本案例第3问主要考查钢筋混凝土钢筋外露的原因。钢筋混凝土钢筋外露的常见原因包括：(1)钢筋保护层厚度不够。一般来说，设计都规定了钢筋的保护层厚度，立模时没有按设计要求做，很容易发生钢筋外露事故。(2)模板发生位移，使本来刚够的保护层厚度变小了，自然容易露筋。(3)入模混凝土品质不良，是指混凝土离析严重、砂浆不足或搅拌不充分，局部石料集中砂浆不够，造成露筋。(4)振捣不充分，造成混凝土局部不密实而露筋。
