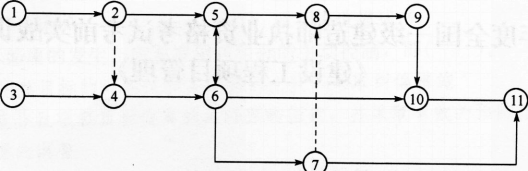

问题根据双代号网络图绘图规则，下列网络图中的绘图错误有(　　)处。

选项 A．5 B．4 C．3 D．2

答案 B

解析本题考核的是双代号网络计划的绘图规则。双代号网络计划的绘图规则：(1)双代号网络图必须正确表达已定的逻辑关系。(2)双代号网络图中，不允许出现循环回路。(3)双代号网络图中，在节点之间不能出现带双向箭头或无箭头的连线。(4)双代号网络图中，不能出现没有箭头节点或没有箭尾节点的箭线。(5)当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制。(6)绘制网络图时，箭线不宜交叉。(7)双代号网络图中应只有一个起点节点和一个终点节点，而其他所有节点均应是中间节点。(8)双代号网络图应条理清楚，布局合理。即错误包括：(1)有①、③两个开始节点；(2)⑤、⑥之间有双向箭头；(3)⑩、⑧之间的连线无箭头；(4)无终点节点。
