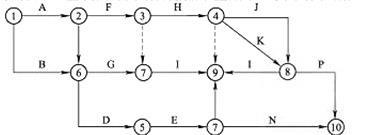

问题某分部工程双代号网络计划如下图所示，其中存在的绘图错误有（　　）。

选项 A、循环回路 B、多个终点节点 C、多个起点节点 D、节点编号重复 E、两项工作有相同的代号

答案 BDE

解析 2018版教材P123 双代号网络图绘图规则中规定，不允许出现循环回路；图中应只有一个起点节点和一个终点节点；网络图节点的编号顺序应从小到大，可不连续，但不允许重复；图中9、10节点都只有内向箭线，为终点节点；有两个7节点，编号重复；工作7-9、8-9的代号均为I，代号重复。故选BDE，
