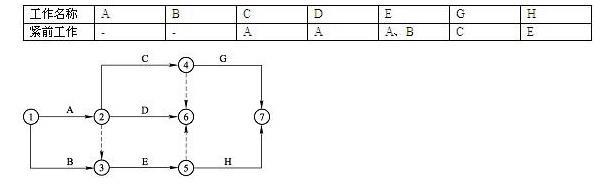

问题根据表中给定的逻辑关系所绘制的分部工程双代号网络计划如下图所示，其作图错误的地方在于（　　）。

选项 A、节点编号不对 B、逻辑关系不对 C、有多个起点节点 D、有多个终点节点

答案 D

解析 2018版教材P122 终点节点，即网络图的最后一个节点，它只有内向箭线（指节点的箭线），一般表示一项任务或一个项目的完成。本题中，6和7节点都为终点节点。7、双代号网络图中应只有一个起点节点和一个终点节点。故本题选D。
