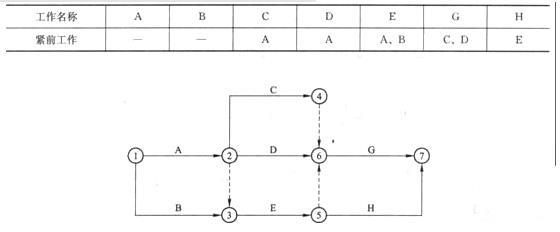

问题根据下表给定的逻辑关系和绘图规则，检查下列给定的双代号网络图，寻找并发现绘图错误。下列表述正确的是( )。

选项 A、虚工作表达不规范 B、工作逻辑关系有错误 C、有循环回路 D、有多个终点节点

答案 B

解析 2018版教材P123 4、逻辑关系网络图中工作之间的相互制约或相互依赖的关系称为逻辑关系，它包括工艺关系和组织关系，在网络中均应表现为工作之间的先后顺序。表格中给G工作的紧前工作为C和D两项工作，即做完C和D工作后就开始做G工作，而网络图中给出的是做完C、D和E三项工作后，才开始G工作，与表格中的逻辑关系不符，。
