某分部工程双代号网络计划如下图所示，图中不存在以下所说的错误的是( ) A、多个起点节点 B、存在循环回路 C、多个终点节点 D、工作...

作者: rantiku 人气: - 评论: 0

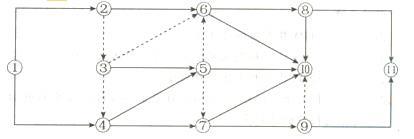

问题某分部工程双代号网络计划如下图所示，图中不存在以下所说的错误的是( )

选项 A、多个起点节点 B、存在循环回路 C、多个终点节点 D、工作代号重复 E、节点编号有误

答案 ABDE

解析 2018版教材P122 1、双代网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。本图起点就是①，终点是⑩和11，A选项说法错误，C选项正确。 2、双代号网络图中，不允许出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。图中没有循环回路，所以B错误。 3、双代号网络图中，节点应用圆圈表示，并在圆圈内标注编号。一项工作应当只有唯一的一条箭线和相应的一对节点，且要求箭尾节点的编号小于其箭头节点的编号，即；j i。网络图节点的编号顺序应从小到大，可不连续，但不允许重复。图中工作代号1-11，没有重复，D错误
