问题背景材料某公司中标承接城市轨道标段，其中新建一座交通跨河高架桥，上部结构为现浇预应力混凝土连续箱梁结构，跨径为70m+120m+70m；下部圆柱接桩基，基桩为混凝土灌注桩。项目部编制了施工方案：上部结构采用碗扣式支架满堂布置，支架最大高度为17.4m。由于届时所跨越河道流量较小，水面窄，设计采用双孔管涵导流；管涵顶部和两侧回填砂砾并压实处理后作为支架基础。上部结构施工完毕以后挖除砂砾，恢复河道原状。支架施工前，采用施工荷载对支架基础进行预压；支架搭设时，预留拱度考虑承受施工荷载后支架产生的弹性变形。问题： 1.设计导流管涵施工方案时，必须注意考虑哪些事项？ 2.支架专项方案除考虑预留拱度外还应考虑哪些变形？ 3.分析支架基础预压做法不足之处，给出正确做法。 4.简述上部结构施工流程与浇筑施工要点。

选项

答案

解析 1.【参考答案】设计导流管涵施工方案时，必须注意：河道管涵的断面必须满足施工期间河水最大流量要求；管涵强度必须满足上部荷载要求；管涵长度必须满足支架地基宽度要求。解题思路：考点应为临时管涵施工要求，本题属于施工规范与实践应用综合型考题。河道管涵首先应满足过流断面要求，这是前提；其次是满足在河道管涵顶部作为满堂支架基础的荷载及宽度要求。临时涵管导流还有以下技术要求：(1)宜采用工厂预制钢筋混凝土管的成品管节，管节断面形式分为圆形、椭圆形、卵形、矩形等；(2)管涵颖采用无混凝土（或砌体）基础、管体直接设置在天然地基上时，应按照设计要求将管底土层夯压密实，并做成与管身弧度密贴的弧形管座，安装管节时应注意保持完整。管底土层承载力不符合荷载要求时，应按规范要求进行处理、加固；(3)管涵应保证过流量不小于河道最高流量；进出水口的沟床应整理直顺，与上下游导流河道连接顺畅、稳固；(4)采用预制管埋设的管涵施工，应符合现行国家标准《给水排水管道工程施工及验收规范》GB50268有关规定。 2.【参考答案】支架专项方案除考虑预留拱度外，还应考虑支架非弹性变形、支架基础沉陷和结构物本身受力后各种变形。解题思路：本题考点为支架法施工桥梁内容，属于施工技术应用型考题。支架法现浇预应力混凝土连续梁，预留拱度应考虑支架受力产生的非弹性变形、支架基础沉陷和结构物本身受力后各种变形组合。支架发连续梁桥施工的内容：(1)支架的地基承载力应符合要求，必要时，应采取加强处理或其他措施。(2)各种支架和模板安装后，宜采取预压方法消除拼装间隙和地基沉降等非弹性变形。(3)安装支架时，应根据梁体和支架的弹性、非弹性变形，设置预拱度。(4)支架底部应有良好的排水措施，不得被水浸泡。(5)浇筑混凝土时应采取防止支架不均匀下沉的措施。 3.【参考答案】背景介绍的支架基础预压做法不足之处：采用施工荷载对支架基础进行预压。正确做法：预压荷载为上部结构自重与钢管支架、模板重量之和（施工荷载）的1.2倍。解题思路：考点应为支架施工技术要求。本题为工程实践型考题。支架基础预压主要目的：消除地基在施工荷载下的非弹性变形；检验地基承载力是否满足施工荷载要求；防止由于地基沉降产生梁体混凝土裂缝。现行《钢管满堂支架预压技术规范》有关规定：地基预压荷载：在计算地基预压荷载时，应将预压区域划分成若干单元，单元划分应根据荷载分布以及支架布置形式确定；每个单元内的地基预压荷载应为此单元内上部结构自重与钢管支架、模板重量之和的1.2倍，预压荷载在每个单元内宜采用均布形式；上部结构截面形式或支架布置变化较大处单元划分宜加密，使单元内实际荷载强度的最大值不超过该单元内荷载强度平均20%。支架预压荷载：在计算支架预压荷载时，应将预压支架上荷载划分成若干单元，单元划分应根据上部结构荷载分布形式确定；每个单元内的支架预压荷载应为此单元内上部结构自重及未铺设的模板重量之和的1.1倍，预压荷载在每个单元内宜采用均布形式；上部结构截面形式变化较大处单元划分宜加密，使单元内实际荷载强度的最大值不超过该单元内荷载强度平均值的10%。 4.【参考答案】施工基本流程：模板支架施工→钢筋和预应力筋安装→内模安装→浇筑混凝土→拆除侧模→预应力施工→拆除底、支架。现浇混凝土施工要点：分跨、分次浇筑；合理设置和处理施工缝。解题思路：考点应为现浇钢筋混凝土施工要求，属于补全型考题。除参考答案外，应依据《城市桥梁工程施工与质量验收规范》CJJ2第7.5节内容进行简述。(1)浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，确认符合设计和施工设计要求。模板内的杂物、积水、钢筋上的污垢应清理干净。模板内面应涂刷脱模剂，并不得污染钢筋等。(2)自高处向模板内倾卸混凝土时，其自由倾落高度不得超过2m；当倾落高度超过2m时，应通过串筒、溜槽或振动溜管等设施下落；倾落高度超过10m时应设置减速装置。(3)混凝土应按一定厚度、顺序和方向水平分层浇筑，上层混凝土应在下层混凝土初凝前浇筑、捣实，上下层同时浇筑时，上层与下层前后浇筑距离应保持1.5m以上。混凝土分层浇筑厚度不宜超过下的规定。混凝土分层浇筑厚度

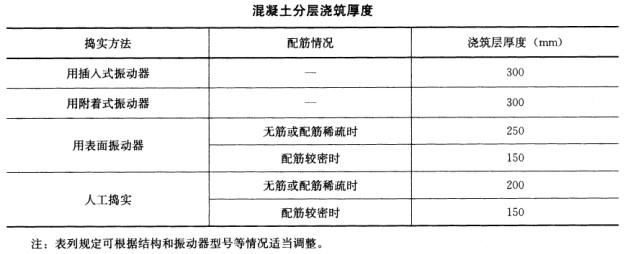

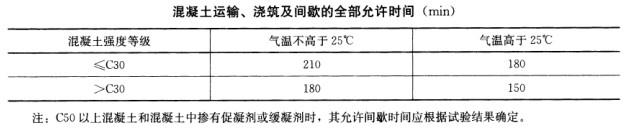

(4)浇筑混凝土时，除少量塑性混凝土可用人工捣实外，应采用振动器振捣。振捣时不得碰撞模板、钢筋和预埋部件。振捣持续时间宜为20～30s，以混凝土不再沉落、不出现气泡、表面呈现浮浆为度。(5)混凝土的浇筑应连续进行，如因故间断时，其间断时间应小于前层混凝土的初凝时间。混凝土运输、浇筑及间歇的全部时间不得超过下表的规定。混凝土运输、浇筑及间歇的全部允许时间(min)

(6)当浇筑混凝土过程中，间断时间超过上条规定时，应设置施工缝，并应遵守下列规定：施工缝宜留置在结构受剪力和弯矩较小、便于施工的部位，且应在混凝土浇筑之前确定。施工缝不得呈斜面；先浇混凝土表面的水泥砂浆和松弱层应及时凿除。凿除时的混凝土强度，水冲法应达到0.5MPa；人工凿毛应达到2.5MPa；机械凿毛应达到10MPa；经凿毛处理的混凝土面，应清除干净，在浇筑后续混凝土前，应铺10～20mm同配比的水泥砂浆；重要部位及有抗震要求的混凝土结构或钢筋稀疏的混凝土结构，应在施工缝处补插锚固钢筋或石榫；有抗渗要求的施工缝宜做成凹形、凸形或设止水带；施工缝处理后，应待下层混凝土强度达到2.5MPa后，方可浇筑后续混凝土。
