有一DWDM 工程，甲乙丙丁4 个站，甲乙是OTM 站，丙丁是OA 站，涉及工序为现场复核A,各站设备安装(甲B,乙C,丙D,丁E)，各站本机测试(甲F,...

作者: rantiku 人气: - 评论: 0

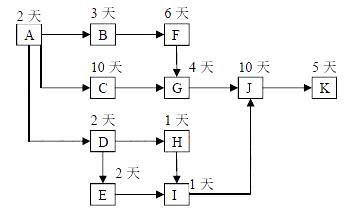

问题有一DWDM 工程，甲乙丙丁4 个站，甲乙是OTM 站，丙丁是OA 站，涉及工序为现场复核A,各站设备安装(甲B,乙C,丙D,丁E)，各站本机测试(甲F,乙G,丙H,丁I)，系统优化G，系统测试J，竣工资料整理K。工序安排如下：

施工过程中发生如下事件： 1）B 工序（甲站设备安装）施工时发现设计图纸关于设备安装位置错位，导致B 工序延迟一天； 2）C 工序由于建设单位的原因延迟1 天； 3）建设单位告知由于G 工序盘纤未完成，导致J 工序延迟4 天； 4）E、H 工序均按照最早完成时间完成，但是随后施工单位仪表发生故障导致I 工序延迟5 天才开始做。 1.根据工序安排画出双代号网络计划图，给出关键路线，并计算工期（5 分） 2.机房设计图纸复核有什么内容？（5 分） 3.OTU 测试用到光谱分析仪是哪些项目（5 分） 4.对四项事故进行责任分析。（5 分） 5.四项事故是否拖后工期，给出分析并给出最终工期（5 分） 6.机盘安装注意什么事项？（5 分）

选项

答案

解析 1.

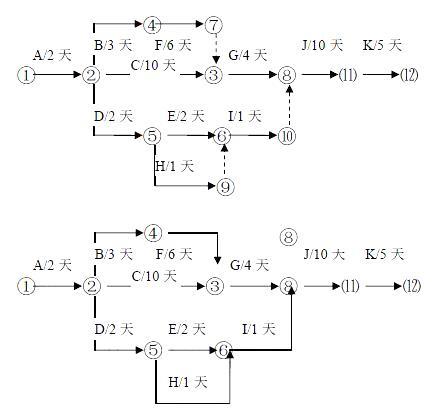

关键工作：A-C-G-J-K,工期：2+10+4+10+5=31 天 2.电源电压和熔断器容量是否满足设计、保护接地端子是否有冗余、走线系统的走向，距离是否满足设计。 3.中心频率及偏移、最小边模抑制比、-20DB 谱宽 4.事故1 责任方是建设单位，事故2 责任方是建设单位，事故3 责任方是施工单位，事故4 责任方是施工单位 5.施工过程中各类事故中B 项工作，I 项工作均为非关键工作有总时差可以调整，但C 项工作和J 项工作在关键线路，会拖后工期。经分析关键线路仍为A-C-G-J-K，实际工期为2+11+4+14+5=36 天。 6.安装前应核对机盘的型号是否与现场要求的机盘型号、性能相符。安插时应依据设计中的面板排列图进行，各种机盘要准确无误地插入子架中相应的位置，插盘前必须戴好防静电手环，有手汗者要戴手套。
