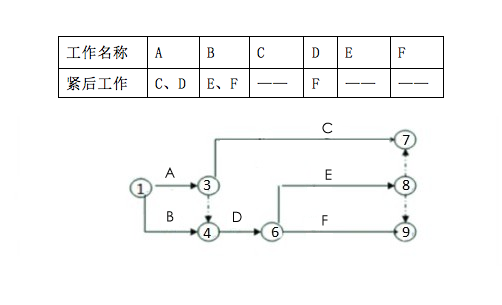

问题下列双代号网络图是根据下表给定的工作之间的逻辑关系绘制成的，图中的错误包括（）。

选项 A. 节点编号有误 B. 有循环回路 C. 有多个起点节点 D. 有多个终点节点 E. 不符合给定的逻辑关系

答案 DE

解析本题主要考查双代号网络计划的绘图要求。双代号网络计划的绘图规则：（1）双代号网络图必须正确表达已定的逻辑关系。（2）双代号网络图中，严禁出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。（3）双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。（4）双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。（5）当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制。（6）绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。（7）双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。（8）双代号网络图应条理清楚，布局合理。 D项：图中有多个终点节点，⑧⑨均为终点节点。所以D项正确。 E项：图中工作不符合给定的逻辑关系，题目所给条件是D工作的紧后工作为E，而图中表示的是D工作的紧后工作为E和F。所以E项正确。 ABC项：根据题图可知，通过给定的表格所得的网络图节点编号符合要求，没有循环回路，只有①为起点节点，所以ABC项错误。综上所述，本题正确答案为DE。
