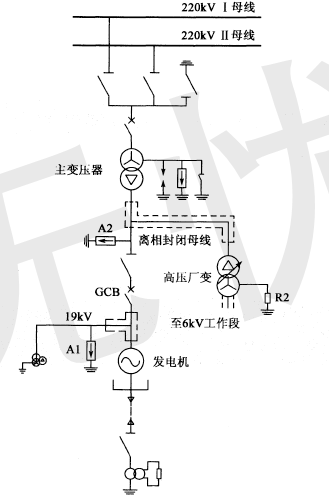

问题某调峰电厂安装有2台单机容量为300MW机组，以220kV电压接入电力系统，3回220kV架空出线的送出能力满足n-1要求，220kV升压站为双母线接线，管母中型布置。单元机组接线如下图所示：

发电机额定电压为19kV，发电机与变压器之间装设发电机出口断路器GCB,发电机中性点为高阻接地，高压厂用工作变压器接于主变压器低压侧与发电机出口断路器之间，高压厂用电额定电压为6kV,6kV系统中性点为高阻接地。 220kV升压站电气平面布置图如下，若从I母线避雷器到0号高压备变的电气距离为175m，试计算并说明，在送出线路n - 1运行工况下，下列哪种说法是正确的? (均采用氧化锌避雷器，忽略各设备垂直方向引线长度) (A) 3台变压器高压侧均可不装设避雷器 (B) 3台变压器高压侧都必须装设避雷器 (C) 仅1号主变高压侧需要装设避雷器 (D) 仅0号备变高压侧需要装设避雷器

选项

答案 C

解析《交流电气装置的过电压保护和绝缘配合》（DL/T 620—1997)第7.3.4条及表12。题干已知:从I母线避雷器到0号高压备变的电气距离为175m;由于镜像关系，I母线避雷器与2号主变的电气距离亦为175m，而其与1号主变的电气距离为：175 + 2 x 13=201m。架空出线3回，M -1运行工况，即2回出线时，根据表12的要求，金属氧化物避雷器至主变压器的最大电气距离为195m，因此仅1号主变压器距离不满足要求，需加装避雷器。
