某调峰电厂安装有2台单机容量为300MW机组，以220kV电压接入电力系统，3回220kV架空出线的送出能力满足n-1要求，220kV升压站为双母线接线，...

作者: tihaiku 人气: - 评论: 0

问题某调峰电厂安装有2台单机容量为300MW机组，以220kV电压接入电力系统，3回220kV架空出线的送出能力满足n-1要求，220kV升压站为双母线接线，管母中型布置。单元机组接线如下图所示：

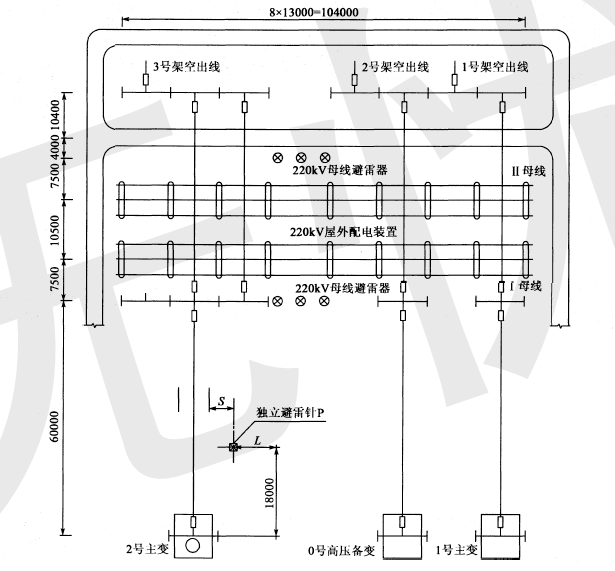

发电机额定电压为19kV，发电机与变压器之间装设发电机出口断路器GCB,发电机中性点为高阻接地，高压厂用工作变压器接于主变压器低压侧与发电机出口断路器之间，高压厂用电额定电压为6kV,6kV系统中性点为高阻接地。主变与220KV配电装置之间设有一支35m高的独立避雷针P(其位置间平面布置图），用于保护2号主变，由于受地下设施限制，避雷器布置位置只能在横向直线L上移动，L距主变中心点O点的距离为18m，当0点的保护高度达15m时，即可满足保护要求。若避雷针的冲击接地电阻为15Ω，2号主变220kV架空引线的相间距为4m时，请计算确定避雷针与主变220kV引线边相间的距离S应为下列哪项数值？（忽略避雷针水平尺寸及导线的弧垂和风偏，主变220kV引线高度取14m。）

(A)3m≤S≤5m (B)4.4m≤S≤6. 62m (C)3.8m≤S≤18.6m (D)5m≤S≤20. 9m

选项

答案 B

解析《交流电气装置的过电压保护和绝缘配合》（DL/T 620—1997)第5.2.1条及相关公式，第7.1.11条式（15)。 1)各算子:h=35m，hx = 15m，ha =h-hx=35-15 =20m，P=5.5/√35=0.93。由hx x = (1.5h-2hx)P = (1.5 x35 -2 x15) x0.93 =20.9m。根据勾股定理L=√20.92 -182 =10. 62;与边相最大距离为S=10. 62-4=6.62m。 2)独立避雷针与配电装置之间的空气中距离，应符合： Sa≥0. 2Rx +0.1h=0.2 x15 +0.1 x 14 =4.4m 注:本题忽略了第7.1. ll-e)条:Sa不宜小于5m的要求。
