某火力发电厂工程建设4X600MW机组，每台机组设一台分裂变压器作为高压厂用工作变压器,主厂房内设2段10kV高压厂用工作母线，全厂设2段10kV公用母线...

作者: tihaiku 人气: - 评论: 0

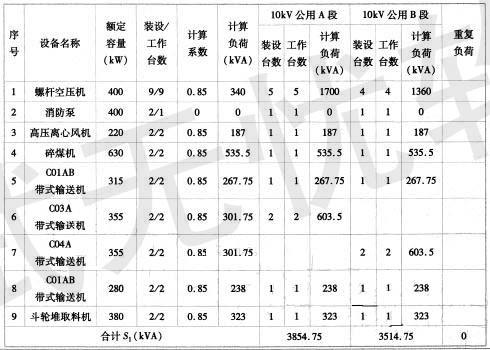

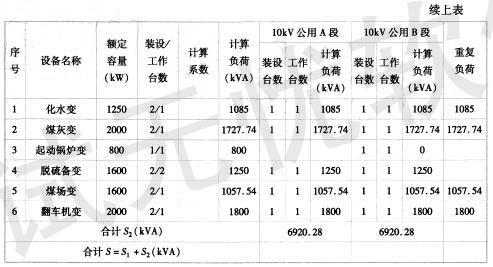

问题某火力发电厂工程建设4X600MW机组，每台机组设一台分裂变压器作为高压厂用工作变压器,主厂房内设2段10kV高压厂用工作母线，全厂设2段10kV公用母线，为4台机组的公用负荷供电。公用段的电源引自主厂房10kV工作段配电装置。公用段的负荷计算见表，各机组顺序建成。

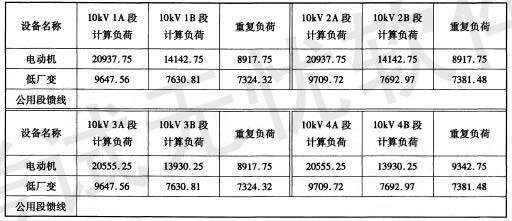

当公用段两段不设母线，采用专用备用接线方式时，经过调整，公用A段计算负荷为10775.03kVA，公用B段计算负荷为11000.28kVA，分别由主厂房4台机组10kV段各提供一路电源，下表为主厂房各段计算负荷。此时下列哪组高压厂用工作变压器容量是合适的？请计算说明。（）

（A）64/33-33MVA （B）64/42-42MVA （C）47/33-33MV

选项 A （D）48/33-33MVA

答案 C

解析《火力发电厂厂用电设计技术规定》（DL/T5153—2002）附录G。公用A段与公用B段接入各机组计算容量较小的工作B段，计算如下： 1号、2号机组工作B段为公用A段供电： S1B=14142.75+7630.81+10775.03=32548.59kVA S2B=14142.75+7692.97+10775.03=32610.75kVA 3号、4号机组工作B段为公用A段供电： S3B=13930.25+7630.81+11000.28=32561.34kVA S4B=13930.25+7692.97+11000.28=32623.5kVA 各分裂绕组容量均小于33MVA。 1 号变压器计算容量:S1=20937.75+9647.56+32548.59-8917.75-7324.32 =46891.83kVA 2 号变压器计算容量:S2=20937.75+9709.72+32610.75-8917.75-7381.48 =46958.99kVA 3 号变压器计算容量:S3=20555.25+9647.56+32561.34-8917.75-7324.32 =46522.08kVA 4 号变压器计算容量:S4=20555.25+9709.72+32623.5-9342.75-7381.48 =46164.24kVA 各变压器容量均小于47MVA，因此分裂变压器规格可选用47/33-33MVA。注：此题计算量较大，若非对厂用电设计极为熟悉的考生，在考场上建议直接放弃。
