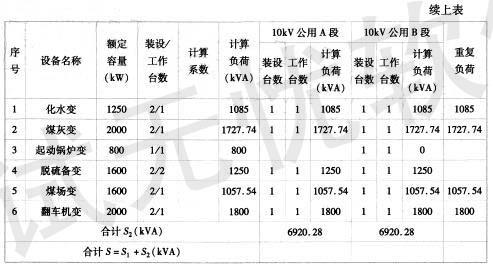

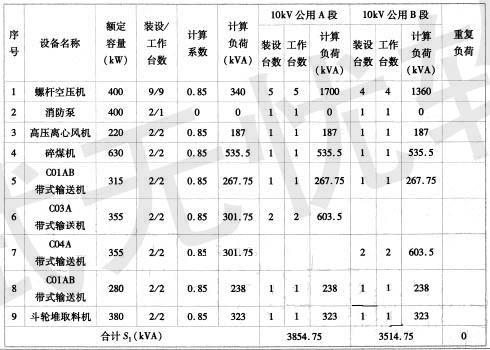

问题某火力发电厂工程建设4X600MW机组，每台机组设一台分裂变压器作为高压厂用工作变压器,主厂房内设2段10kV高压厂用工作母线，全厂设2段10kV公用母线，为4台机组的公用负荷供电。公用段的电源引自主厂房10kV工作段配电装置。公用段的负荷计算见表，各机组顺序建成。

若10kV公用段两段之间不设母联，采用专用备用方式时，请确定下列表述中哪项是正确的？并给出理由和依据。（）（A）公用段采用备用电源自动投入装置，正常时可采用经同期闭锁的手动并列切换，故障时宜采用快速串联断电切换（B）公用段采用备用电源手动切换，正常时可采用经同期闭锁的手动并列切换，故障时宜采用慢速串联切换（C）公用段采用备用电源自动投入装置，正常时可采用经同期闭锁的手动并列切换，故障时也可采用快速并列切换，另加电源自投后加速保护（D）公用段采用备用电源手动切换，正常时可采用经同期闭锁的并列切换，故障时采用慢速串联切换，另加母线残压闭锁

选项

答案 A

解析《火力发电厂厂用电设计技术规定》（DL/T5153—2002）第4.5.1条、第10.3.1条。第4.5.1条：当备用电源采用明（专用）备用方式时，还应装设备用电源自动投入装置。第10.3.1条:1.正常切换，宜釆用手动切换……200MW以上机组的高压厂用电源切换操作的合闸回路宜经同期继电器闭锁。2.事故切换，125MW及以上机组当断路器具有快速合闸性能时，宜采用快速串联断电切换。
