工程背景资料如下: 1.图5.Ⅱ.1为大厦公共厕所电气平面图，图5.Ⅱ.2为配电系统图及主要材料设备图例表。该建筑物为砖、混凝土结构，单层平屋面，室内净...

作者: tihaiku 人气: - 评论: 0

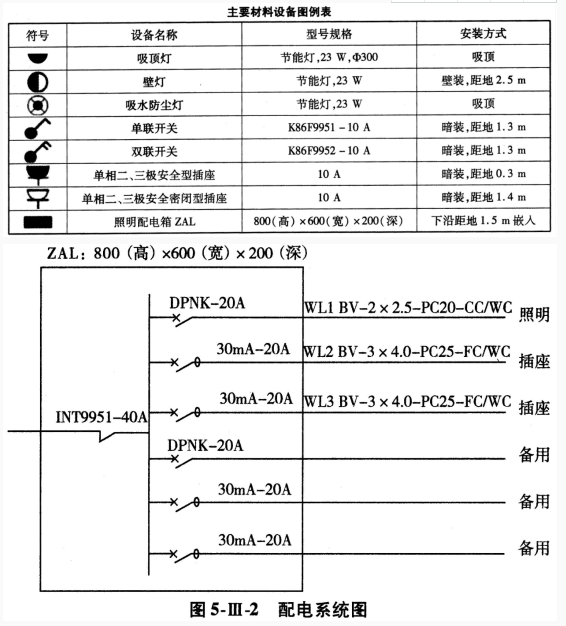

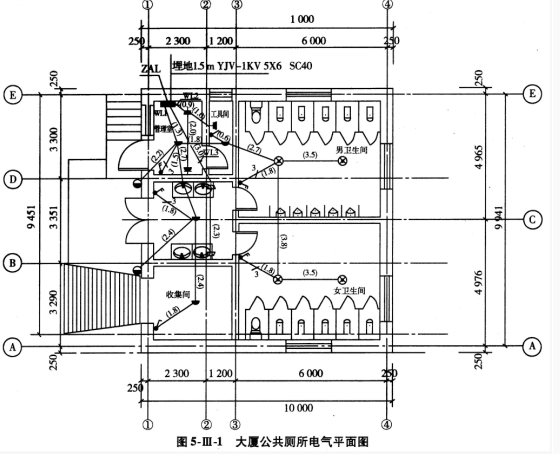

问题工程背景资料如下: 1.图5.Ⅱ.1为大厦公共厕所电气平面图，图5.Ⅱ.2为配电系统图及主要材料设备图例表。该建筑物为砖、混凝土结构，单层平屋面，室内净高为3.3m。图中括号内数字表示线路水平长度，配管嵌入地面或顶板内深度均按0.1m计算。配管配线规格为: BV2.5 2-3 根穿刚性阻燃管PC20; BV4 3根穿刚性阻燃管PC25。

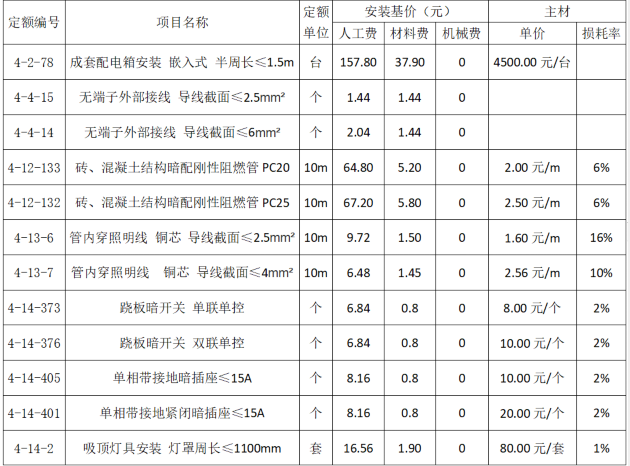

2.该工程的相关定额、主材单价及损耗率见表5.Ⅱ.1。

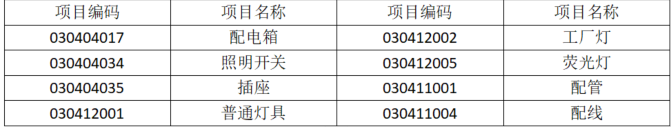

注:表内费用均不含增值税可抵扣进项税。 3.该工程的管理费和利润分别按人工费的45%和15%计算。 4.相关分部分项工程量清单项目编码及项目名称见表5.Ⅱ.2

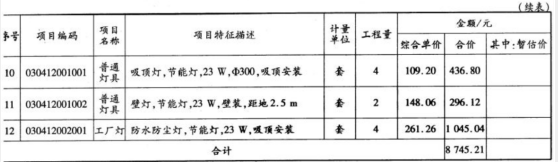

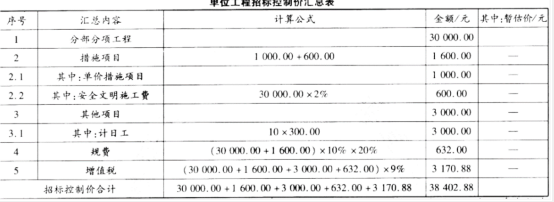

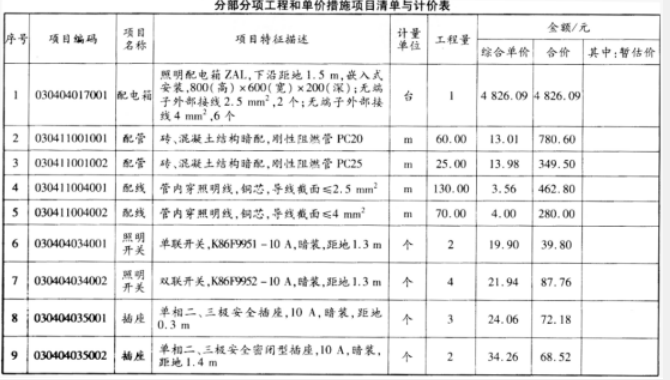

5.答题时不考虑配电箱的进线管和电缆，不考虑开关盒、灯头盒和接线盒。问题: 1.按照背景资料1-5和图5.Ⅱ.1及5.Ⅱ.2所示，根据《建设工程工程量清单计价规范》( YKT50500-2013)和《通用安装工程工程量计算规范》(YKT50856-2013)的规定，计算WL1-WL3配管配线的工程量，计算式与结果填写在答题卡上指定位置。 2.假定PC20工程量为60m、PC25工程量为25m、BV2.5工程量130m、BV4工程量为70m，其他工程量根据给定图纸计算，编制分部分项工程量清单、计算各分部分项工程的综合单价与合价，完成答题卡5.Ⅱ.1“分部分项工程和单价措施项目清单与计价表”。（计算过程和结果数据均保留2位小数）。 3.假定该工程分部分项工程费为30000.00元;单价措施项目费为1000.00元；总价措施项目仅考虑安全文明施工费，安全文明施工费按分部分项工程费的2%计取;计日工10个，单价300.00元/工日;人工费占分部分项工程和措施项目费的10%,规费按人工费的20%计取；其他未提及项目不考虑;增值税税率按9%计取。按《建设工程工程量清单计价规范》(YKT50500-2013 )的要求，在答题卡表5.II .2中列式计算该单位工程最高投标限价。(本题中各项费用均不包含增值税可抵扣进项税额，计算过程和结果数据均保留2位小数)

选项

答案

解析 1、（1）WL1工程量的计算式： PC20（2线）：1.3＋2.2＋2.7＋2.4＋2.4＋1.8＋1.8＋0.6＋2.7＋3.5＋3.8＋3.5＋（3.3＋0.5-0.8）＋（3.3＋0.1-2.5）×2＋（3.3＋0.3）×2＝35.80（m）。 PC20（3线）：1.5＋1.8＋1.8＋8＋（3.3＋0.1-1.3）×4＝15.30（m）。 PC20合计：35.80＋15.30＝51.10（m）。 BV2.5：（0.8＋0.6）×2＋35.80×2＋15.30×3＝120.30（m）。（2）WL2工程量的计算式： PC25：（1.5＋0.1）＋0.9＋1.0＋2.0＋（0.30.1）×5＝7.50（m）。 BV4：[（0.8＋0.6）＋7.5]×3＝26.70（m）。（3）WL3工程量的计算式： PC25：（1.5＋0.1）＋3.0＋2.3＋（1.4＋0.1）×3＝11.40（m）。 BV4：[（0.8＋0.6）＋1.41×3＝38.40（m）。 PC25合计：7.50＋1140＝18.90（m）。 BV4合计：26.70＋38.40＝65.10（m）。 2.
