【背景资料】某安装公司承接了商场（地上 5 层，地下 2 层，每层垂直净高 5.0m）的自动扶梯安装工程，工程有自动扶梯 36 台，规格： 0.65m...

作者: tihaiku 人气: - 评论: 0

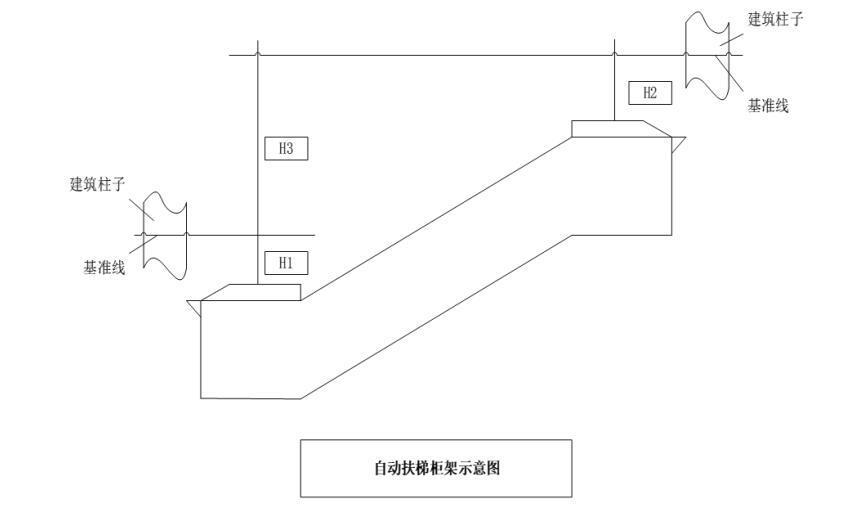

问题【背景资料】某安装公司承接了商场（地上 5 层，地下 2 层，每层垂直净高 5.0m）的自动扶梯安装工程，工程有自动扶梯 36 台，规格： 0.65m/s，梯级宽 1000mm，驱动功率 10kw。合同签订后，安装公司编制了自动扶梯施工组织与技术方案、作业进度计划等，将拟安装的自动扶梯工程《安装告知书》提交给工程所在地的特种设备安全监督管理部门。在自动扶梯安装前，施工人员熟悉自动扶梯安装图纸、技术文件和安装要求等，依据自动扶梯安装工艺流程（施工图交底→设备进场验收→土建交接检验→桁架吊装就位→电气安装→扶手带安装→梯级安装→试运行调试→竣工验收）进行施工。自动扶梯设备进场时，安装公司会同建设单位、监理和制造厂共同开箱验收，核对设备、部件、材料的合格证明书和技术资料（包括复印件）等是否合格齐全。在土建交接检验中，检查了建筑结构的预留孔、垂直净空高度、基准线设置（见下图）等，均符合自动扶梯安装要求。在自动扶梯制造厂的指导和监控下，安装公司将柜架吊装到位，自动扶梯的电气、扶手带、梯级等部件的安装完成后，各分项工程验收合格。自动扶梯校验、调试及试运行验收合格。

问题： 1. 安装公司在提交《安装告知书》时还应提交哪些材料？ 2. 自动扶梯技术资料中必须提供哪几个文件复印件？ 3. 在土建交接检验中，有哪几项检查内容直接关系到析架能否正确安装使用？ 4. 本工程有哪几个分项工程质量验收？由哪个单位对校验和调试的结果负责？

选项

答案

解析 1.安装公司在提交《安装告知书》时应包括：《特种设备安装改造维修告知书》；施工单位及人员资格证件；施工组织与技术方案（包括项目相关责任人员任命、责任人员到岗质控点位图）；工程合同；安装改造维修监督检验约请书；机电类特种设备制造单位的资质证件。特种设备安装、改造、修理的开工告知特设法规定：特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门。书面告知应提交的材料。包括：《特种设备安装改造维修告知书》；施工单位及人员资格证件；施工组织与技术方案（包括项目相关责任人员任命、责任人员到岗质控点位图）；工程合同；安装改造维修监督检验约请书；机电类特种设备制造单位的资质证件。 2. 自动扶梯设备技术资料必须提供梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件；对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。自动扶梯、自动人行道安装工程质量验收要求 1. 设备进场验收（1）设备技术资料必须提供梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件；对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。（2）随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，动力电路和安全电路的电气原理图。（3）设备零部件应与装箱单内容相符，设备外观不应存在明显的损坏。 3.在土建交接检验中，以下检查内容直接关系到桁架能否正确安装。（1）自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于 2.3m；（2）在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于 1.2m。（3）根据产品供应商的要求应提供设备进场所需的通道和搬运空间；（4）在安装之前，土建施工单位应提供明显的水平基准线标识。自动扶梯、自动人行道安装工程质量验收要求 2. 土建交接检验（1）自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于 2.3m。（2）在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于 1.2m。（3）根据产品供应商的要求应提供设备进场所需的通道和搬运空间。（4）在安装之前，土建施工单位应提供明显的水平基准线标识。 4. 本工程有哪几个分项工程质量验收？由哪个单位对校验和调试的结果负责？本工程有自动扶梯安装的子分部工程，又可划分为设备进场验收，土建交接检验，整机安装验收等分项工程。（1）电梯安装单位自检试运行结束后，整理记录，并向制造单位提供，由制造单位负责进行校验和调试；（2）检验和调试符合要求后，向经国务院特种设备安全监督管理部门核准的检验检测机构报验要求监督检验；（3）监督检验合格，电梯可以交付使用。获得准用许可后，按规定办理交工验收手续。电梯工程的分部分项工程划分

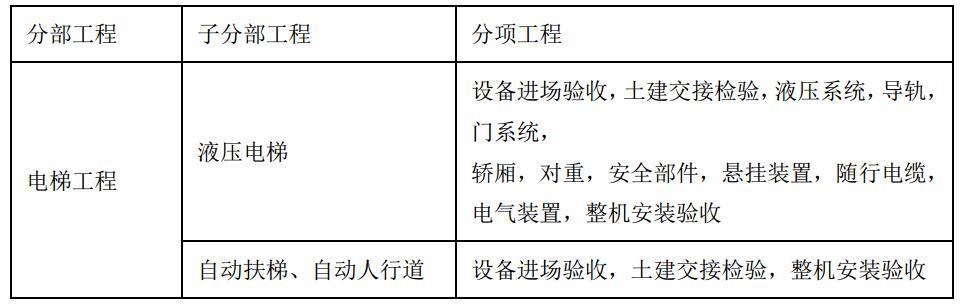

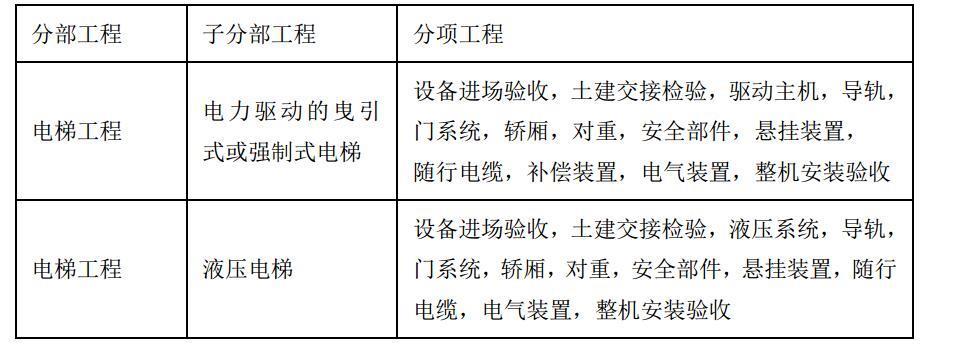

电梯工程的分部分项工程划分

电梯安装单位自检试运行结束后，整理并向制造单位提供自检记录，由制造单位负责进行校验和调试；检验和调试符合要求后，向经国务院特种设备安全监督管理部门核准的检验检测机构报验要求监督检验；监督检验合格，电梯可以交付使用。获得准用许可后，按规定办理交工验收手续。
