（二）【背景资料】 A公司以施工总承包方式承接了某医疗中心机电工程项目，工程内容：给水、排水、消防、电气、通风空调等设备材采购，安装及调试工作。A公...

作者: tihaiku 人气: - 评论: 0

问题（二）【背景资料】 A公司以施工总承包方式承接了某医疗中心机电工程项目，工程内容：给水、排水、消防、电气、通风空调等设备材采购，安装及调试工作。A公司经建设单位同意，将自动喷水灭火系统（包括消防水泵、稳压泵、报警阀、配水管道，水源和排水设施等）的安装，调试分包给B公司。为了提高施工效率，A公司采用BIM四维（4D））模拟施工技术，并与施工组织方案结合，按进度计划完成了各项安装工作。在自动喷水灭火系统调试阶段，B公司组织相关人员进行消防水泵，稳压泵和报警阀的调试，完成后交付A公司进行系统联动试验，但A公司认为B公司还有部分调试工作未完成；自动喷水灭火系统末端试水装置（见图2）的出水方式和排水立管不符合规范规定。B公司对末端试水装置进行了返工，并完成相关的调试工作后，交付A公司完成联动试验等各项工作。系统各项性能指标均符合设计及相关规范要求，工程质量验收合格。

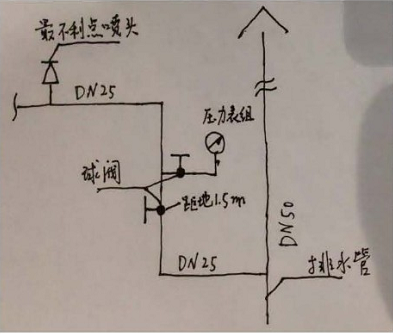

图2 末端试水装置安装示意图问题： 1.A公司采用BIM四维（4D）模拟施工的主要作用有哪些？ 2.末端试水装置（图2）的出水方式、排水立管有哪些质量问题？末端试水装置漏装哪个管件？ 3.B公司还有哪些调试工作未完成？ 4.联动试验除A公司外，还有哪些单位参加？

选项

答案

解析问题1.四维（4D）施工模拟的作用有：（1）在BIM三维模型的基础上融合时间概念可实现四维模拟，避免施工延期。（2）可以直观地体现施工的界面、顺序，使总承包与各专业施工之间的施工协调变得清晰明了。（3）通过四维施工模拟与施工组织方案的结合，使设备材料进场、劳动力配置、机械排版等各项工作的安排变得更为有效、经济。设备吊装方案及一些重要的施工步骤，都可以用四维模拟的方式很明确地向业主、审批方展示出来。【解析】2019版教材P236 问题2.（1）少了试水接头（2）少了排水漏斗（3）少了排气管（4）压力表不能少于两块5）表弯用U形圈或O形圈（6）排水管至少75mm。

问题3.还有水源排水设施调试、排水设施调试和联动试验未完成。问题4.还要有专业承包单位（分包单位）、建设单位、监理单位。
