问题背景某单位承担了一项机场助航建设工程，此机场飞行区指标为4D。机场运行类别为Ⅰ类精密进近，跑道长2800m，宽45m，道肩宽各7. 5m，对应的平行滑行道长2800m，宽23m。主要设置包括：灯光站两座、顺序闪光灯、进近灯、障碍灯、跑道边灯、跑道中线灯、滑行道边灯、滑行道中线灯、跑道入口灯/末端灯、翼排灯、警戒灯、精密进近航道指示器（PAPI灯）及单灯故障检测系统、灯光计算机监控系统、滑行道标记牌、机位标记牌、400Hz中频电、站坪照明及机务用电。问题 (1)根据题目要求，列写出助航灯光主要工程量。 (2)目视助航设施应遵照什么进行安装、施工？ (3)如要求全部安装分项工程质量合格率为100%，试列写助航灯光安装工程质量综合评定表（至少包含10项）。

选项

答案

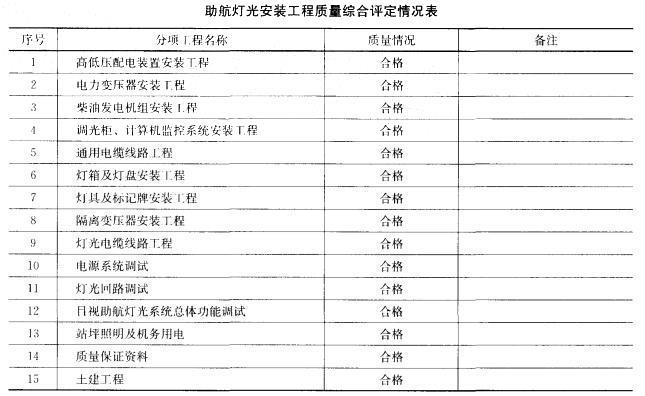

解析分析 (1)助航灯光主要工作量包括： 1)跑道灯光系统：中线灯94套，跑道边灯92套，跑道入口灯42套，末端灯42套，入口翼排灯20套。 2)滑行道灯光系统：滑行道边灯，滑行道中线灯，警戒灯。 3)进近灯光系统：跑道两端均为Ⅰ类精密进近，进近灯各为166套，主降方向1套21盏顺序闪光灯，次降方向设障碍灯50套。 4)精密进近航道指示器：两端各设一套，设在由飞机进近时驾驶员看到的跑道左侧。 5)单灯故障检测装置：只对跑道中线灯、进近灯安装共计426套。 6)敷设电缆。 7)安装隔离变压器、灯箱、灯盘。 8)助航灯光计算机监控系统的安装、调试。 (2)工程施工应严格按设计要求并遵照《民用机场目视助航设施施工及验收规范》MH/T 5012——2010进行。 (3)助航灯光安装工程质量综合评定情况，见下表：

解析跑道长2800m，宽45m，中线灯不大于30m1套，跑道两端都安装中线灯，所以需要94套中线灯。跑道边灯不大于60m 1套，跑道两端都不安装边线灯，跑道两侧都安装边线灯，所以需要92套边线灯。跑道入口灯在跑道两端均匀分布，如果按入口翼排灯的间距2.5 m 1套，宽45m,两边灯线间距约为45 + 6 = 51 m，51/2. 5约为20套，入口两端都有灯，每端需要21套，两端入口需要42套。末端灯和入口灯同样需要42套。入口翼排灯每端需要10套，两端入口需要20套。进近灯光系统：跑道两端均为Ⅰ类精密进近，每端30排灯，每排5套灯，一个长排灯，加16套，进近灯各为166套。主降方向1套21盏顺序闪光灯，次降方向设障碍灯50套。单灯故障检测装置：只对跑道中线灯、进近灯安装，94 + 166 + 166 = 426套。
