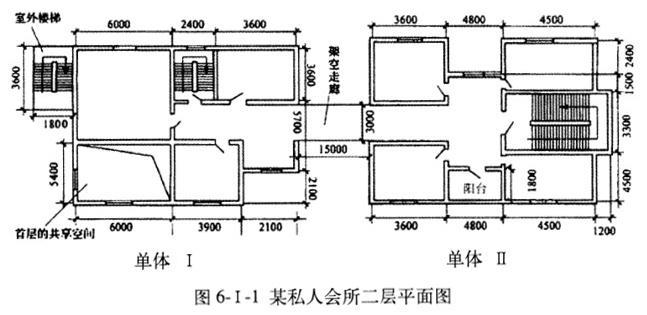

问题本试题分三个专业（I．土建工程、Ⅱ.管道和设备工程、Ⅲ电气和自动化控制工程），请任选其中一题作答。若选作多题。按所答的第一题（卷面顺序）计分。 Ⅰ．土建工程某私人会所建筑设计的部分施工图如图6-Ⅰ-1所示，共2层，每层层高均为3m，墙体除注明者外均为200mm厚加气混凝土墙，轴线位于墙中。单体Ⅰ和单体Ⅱ之间通过架空走廊连接，层高为2.1m且有永久性顶盖但无围护结构。单体I的室外楼梯最上层无永久性顶盖。室内、室外楼梯均为现浇钢筋混凝土楼梯。为简化计算首层建筑面积按二层建筑面积计算。阳台为半封闭阳台。问题： 1．依据《建筑工程建筑面积计算规则》规定，计算私人会所的建筑面积。将计算过程、计量单位及计结果填入答案纸表6-Ⅰ-1“建筑面积计算表”中。

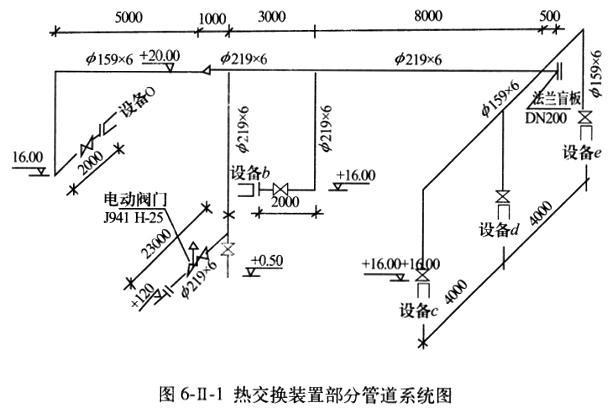

2．依据《建设工程工程量清单计价规范》附录B的工程量计算规则，计算室内。室外楼梯的工程量，将计算过程。计量单位及计算结果按要求填入答案纸表6-Ⅰ-2“分部分项工程计算表”。 3．依据《建设工程工程量清单计价规范》编制“单位工程费汇总表”。假设私人会所部分项目的分部分项工程量清单计价合计426 845元，其中人工费76 890元；措施项目清单计价合计67 573元；其他项目清单计价合计19 438元；规费以人工费为基数计取，费率为30%；税率为3.413%。将有关数据和相关内容填入表6-Ⅰ-3“单位工程费汇总表”（计算结果如有小数，保留小数点后2位小数） Ⅱ．管道和设备工程某一化工生产装置中部分热交换工艺管道系统，如图6-Ⅱ-1所示。计算该管道系统工程相关费用的条件为：分部分项工程量清单项目费用合计1 770万元，其中人工费1 5万元。管理费、利润分别按人工费的50%、60%计。脚手架搭拆的工料机费用按分部分项工程人工费的7%计，其中人工费占25%；大型机械进出场耗用人工费1万元，材料费3万元，机械费4.9万元；安全、文明施工等措施项目费用总额为40万元。其他项目清单费用1 00万元；规费80万元。税金按3.41%计。

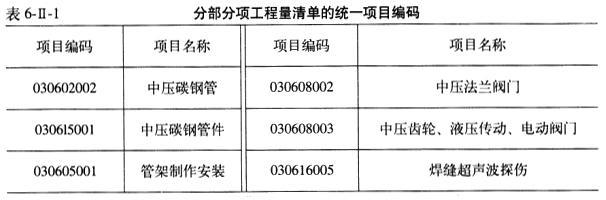

说明： (1)某一化工厂生产装置中的部分热交换工艺管道系统如图所示，图中标注尺寸标高以m计，其他均以mm计。该管道系统工作压力为2.0MPa。 (2)管道：采用20号碳钢无缝钢管，管件：弯头采用成品冲压弯头，三通、四通现场挖眼连接，异径管现场摔制。 (3)阀门、法兰：所有法兰为碳钢对焊法兰；阀门型号除图中说明外，均为J41H-25，采用对焊法兰连接；系统连接全部为电弧焊。 (4)管道支架为普通支架，其中：φ219*6管支架共12处，每处25kg，φ159*6管支架共10处，每处20kg，支架手工除锈后刷防锈漆、调和漆两遍。 (5)管道安装完毕作水压试验，对管道焊口按50%的比例作超声波探伤，其焊口总数为：φ159*6管道焊口1 2个，φ159*6管道焊口24个。 (6)管道安装就位后，所有管道外壁手工除锈后均刷防锈漆两遍。采用岩棉管壳(厚度为60mm)作绝热层，外包箔保护屋。问题： 1。根据图示内容和《建设工程工程量清单计价规范》（GB 50500-2013）的规定，编制分部分项工程量清单（不含法兰有关分项），并将计算过程及结果填入分部分项工程量清单表中。要求编制的分部分项工程量清单的统一项目编码如表6-Ⅱ-1所示。

2．依据上述条件计算单位工程费用，填入单位工程费用汇总表中。并在表下面列出措施项目清单费用和税金的计算过程（计算式）（保留两位小数）。 Ⅲ.电气和自动化控制工程某贵宾室照明系统中1回路如图6-Ⅲ-1所示。

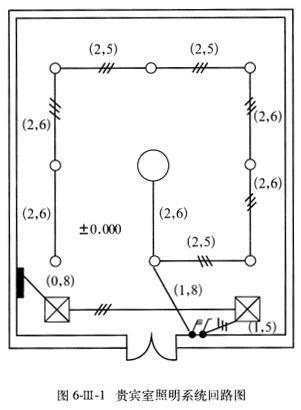

图6-Ⅲ-1贵宾室照明系统回路图

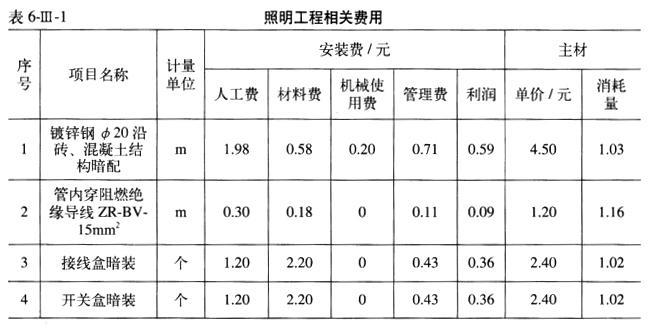

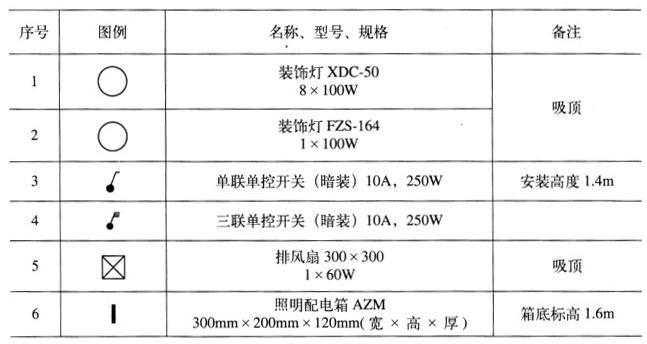

说明： 1．照明配电箱AZM电源由本层总配电箱引来，配电箱为嵌入式安装。 2．管路均为镀辞钢管φ20沿墙、顶板暗配，顶管敷管标高4.50m。管内穿阻燃绝缘导线ZRBV-5001.5mm2。 3．开关控制装饰灯FZS-164为隔一控一。 4．配管水平长度见图示括号内数字，单位为米。表6-Ⅲ-1 数据为计算该照明工程的相关费用：

问题： 1．根据图示内容和《建设工程工程量清单计价规范》（GB 50500-2013）的规定及答题纸给定的项目统一编码编制分部分项工程量清单，并将计算过程及结果填入分部分项工程量清单表中。 2．依据上述相关费用数据计算镀锌钢管敷设项目和管内穿线项目的工程量清单综合单价，并分别填入分部分项工程量清单综合单价计算表中。《建设工程造价案例分析》模拟试卷（四）参考答案及解析

选项

答案

解析 I．土建工程

各项费用的计算式如下： (1)分部分项工程量清单费用合计=426 845（元） (2)措施项目清单费用合计=67 573（元） (3)其他项目清单费用合计=19 438（元） (4)规费：76 890*30%=23 067.00 (5)税金：(426 845+67 573+19 438+23 06 7.00)*3.413%=18 325.18（元） (6)合计：426 845+67 573+19 438+23 067.00+18 325.18=555 248.18（元）解析：本案例第1问主要考查建筑面积的计算。按照《建筑工程建筑面积规范》相关规定和本案例背景中私人会所的施工平面图尺寸，计算建筑面积见表6-1-1。本案例第2问主要考查分部分项工程量计算。按照《建设工程工程量清单计价规则》及施工平面图尺寸，计算各分部分项工程的工程量，计算过程及结果见表6-I-2。本案例第3问主要考查单位工程费的计算。本案例中，规费以人工费为基数计算，费率为30%，税率为3.413%。所以规费=76 890*30%=23 067.00（元），税金=(426 845+67 573+19 438+23 067.00)*3.413%=18 325.18（元），故单位工程费：426 845+67 573+19 438+23 067.00+18 325.18=555 248.18（元）单位工程费汇总表见表6-I-3。 Ⅱ．管道和设备工程 1．分部分项工程量清单如表6-II-2所示。

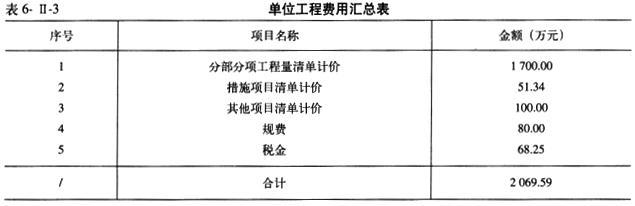

2．单位工程费用汇总表如表6-Ⅱ-3所示。

措施项目清单费用计算过程（计算式）： (1)脚手架搭拆费：15*7%+15*7%*25%*(50%+60%) =1.05+0.29=1.34（万元） (2)大型机械进出场费：(1+3+4.9)+1*(50%+60%) =8.9+1.1=10（万元） (3 安全、文明施工等措施项目费用：40万元 (4)措施项目清单费用合计：1.34+10+40=51.34（万元）税金计算过程（计算式）：税金= (1770+51.34+100+80)*3.41%=68.25（万元） Ⅲ．电气和自动化控制工程 1．计算结果如表6-Ⅲ-2所示。

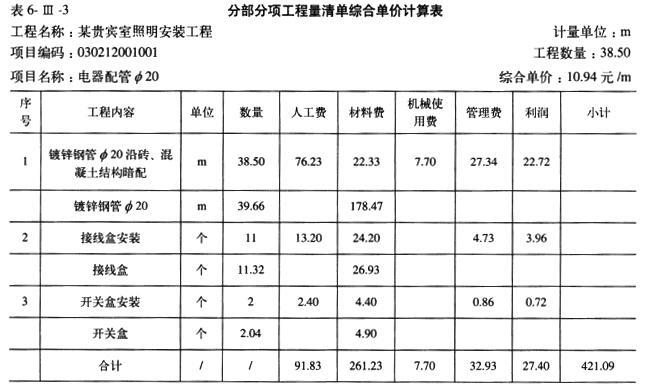

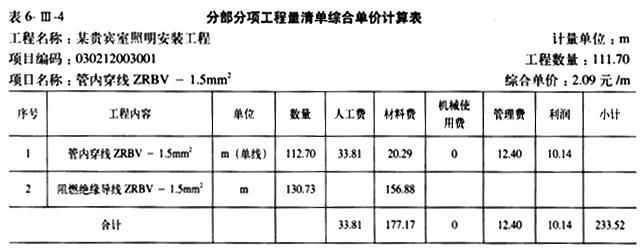

2．计算结果如表6-Ⅲ-3、6-Ⅲ-4所示。
